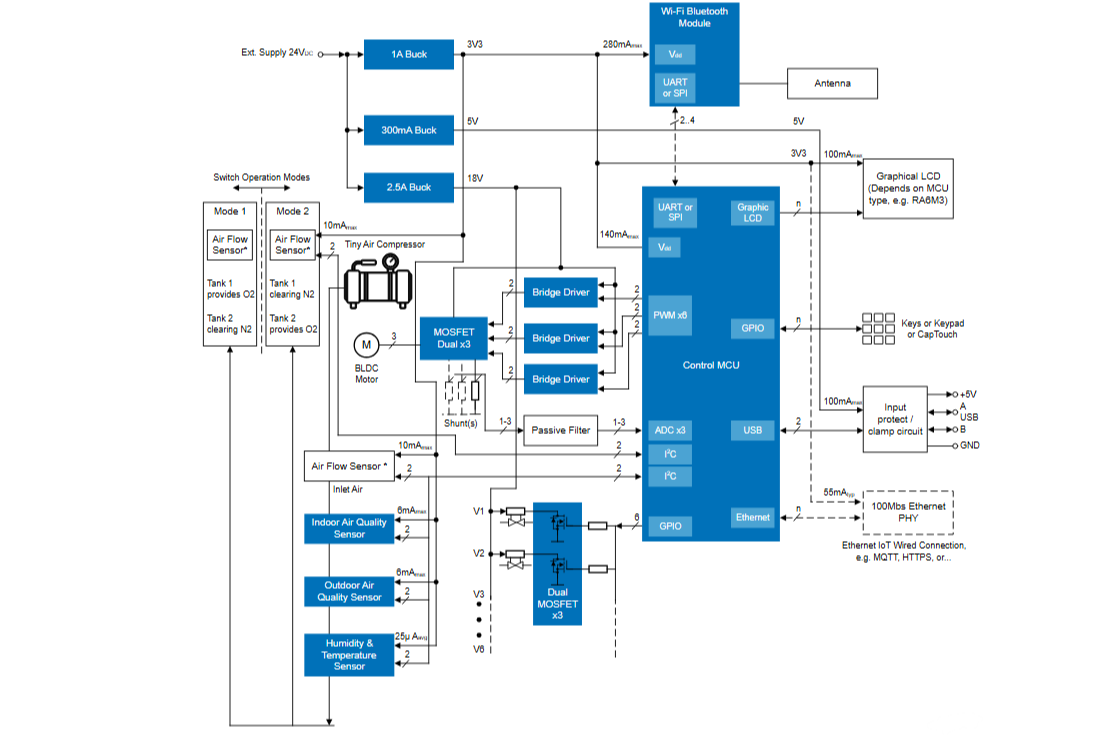

智能连接氧气浓缩机控制器

随着慢性阻塞性肺病（COPD）等呼吸系统疾病以及新冠肺炎（COVID-19）并发症的增加，市场对氧气浓缩机等氧气治疗设备的需求也随之上升。这些氧气浓缩机选择性地去除气源中的氮气，从而提供富含氧气的气流，帮助患者呼吸。

这款氧气浓缩机控制器采用变压工作模式，模式 1 和模式 2 通过控制阀定期交替切换，吸走氮气以提高氧气浓度，并通过逆向气流排出氮气。

系统优势：

● 通过监控进气流量、空气质量、温度、湿度和压力，确保持续输出优质空气。
● RA Arm® Cortex®-M MCU 支持基于 FreeRTOS 的灵活软件包（FSP），并可扩展至其他实时操作系统和中间件，可实现各种功能，满足各种需求。
● 配备带 LCD 和触摸功能的用户界面，以及/或通过 Bluetooth® 连接的图形用户界面，可连接至智能手机，实现实时灵活的数据监控。
● 采用标准医疗级电源（~24VDC）供电，确保兼容性。

相关资源

芯片

•RA6M3数据手册（中英）

•RA6M3硬件手册（中英）

登记需求

获取更多资料

展开

具有NFC身份验证和丰富连接性的高度安全的给药系统

通过各种电机驱动设备（如注射器驱动器）确保自动安全的药物依从性，以实现精确分配。为了实现这一目标，需要超精密的活塞运动以及与机构基础设施的安全连接，以实现远程控制和可视化。 NFC技术在提供安全的药品认证方面发挥着至关重要的作用，保证了药品容器的正确使用。这可以防止未经授权的药物消费，包括使用过期或假冒的药物超过有效期。

系统优势：

●自动和精确的药物分配
●使用NFC技术对处方药进行安全认证
●通过NFC扫描检测未经授权或过期的药物
●通过多种骨干网选项实现安全的有线和无线通信：
   ○以太网
   ○无线网络（Wi-Fi）
   ○蓝牙低能耗
   ○LTE-M/NB-物联网
●本地 HMI 界面和远程可视化/控制功能
●电池供电操作，可实现不间断电源（UPS）模式和增强的便携性

相关资源

芯片

•RA6M5数据手册（中英）

•RA6M5硬件手册（中英）

登记需求

获取更多资料

展开

物联网通信网关中心

该解决方案是医生监控系统的通信网关，可以自动与医生同步患者的健康状况。患者监护设备通过远程蓝牙®低功耗或非接触式近场通信（NFC）与此网关通信。网关会将这些数据转换后直接发送给医生、本地服务器或云分析系统。

系统优势：

●非 IP 本地通信（NFC、低功耗蓝牙）和 IP 网络/云（Wi-Fi、LTE）之间的网关桥接器
●MPU 级性能，但 RTOS 中的软件开发可实现非常快的启动时间和 MCU 代码库的轻松移植
●通用 15W AC/DC 适配器，针对 5V 应用负载进行了优化

相关资源

芯片

•RZ A3UL 硬件手册

登记需求

获取更多资料

展开

电子给药系统

对于医疗药物给药设备而言，如输液泵或胰岛素泵，精确的剂量至关重要。需要对给药电机进行药物剂量测量和精确控制。电机通常为三相 BLDC（无刷直流）型，功率为几瓦（例如使用 12V）。对于流量传感，可使用工厂校准传感器或定制传感器。同时可通过蓝牙通信，为智能手机提供最新的图形用户界面和附加接口（如以太网或医学级隔离 USB）。一些终端产品可能还需要不间断电源（例如使用锂离子电池）。

此设计采用两个 MCU 的组合，其中包括最新的 RA6M3（用于电机控制和传感器测量）和 RX23W（用于低功耗蓝牙 (LE) 5 通信）。它还包括电源和模拟器件，如 DC/DC 稳压器、锂离子电池充电器、MOSFET 桥式驱动器和工厂校准流量传感器。

系统优势：

支持两种泵类型：输液泵和胰岛素泵
●无刷直流电机或永磁同步电机的电机控制，带有模拟或霍尔传感器/编码器，可选档位（也具有高传动比）
●流量测量：集成传感器或使用集成有AFE的MCU进行用户定制传感器设置
●通信：低功耗蓝牙 5、Wi-Fi、以太网（例如，用于输液泵）和多个串行接口，用于可选的 NB-IoT、独立的USB I/F
●HMI: LCD（用于输液泵）和触摸和/或手势控制，确保更好的无菌环境
●可选电池管理（如 2 块锂离子电池不间断供电）

相关资源

芯片

•RA6M3数据手册（中英）

•RA6M3硬件手册（中英）

登记需求

获取更多资料

展开

电容式触控输液液位监测仪

输液液位监测仪用于监测输液袋或瓶中的液位，当液体即将耗尽时，会提醒护理人员。这类设备可以提醒护理人员注意堵塞、空瓶或故障等问题，这对于确保准确输送药物和提升病患护理质量至关重要。

这款输液液位监测仪采用电容式触摸传感器来检测袋中或瓶中的液体量，且功耗低。用户可以通过低能耗蓝牙 Bluetooth® Low Energy（LE）或 Wi-Fi 远程监控液体余量，非常适合在护士站等地方使用。这种设计不仅适用于输液系统，还可用于需要使用液罐的各种场景。

系统优势：

●电容式触摸传感和系统控制可确保液位测量的精确性、非侵入性和可靠性。
●简单的电极式配置，可准确检测液体余量，从而减少材料成本。
●低功耗 Wi-Fi 和蓝牙 LE 模块与 MCU 结合，可确保长期运行，是电池供电设备的理想选择。

相关资源

芯片

•RA2E1数据手册（中英）

•RA2E1硬件手册（中英）

登记需求

获取更多资料

展开

输液泵

输液泵是一款能精确控制输液滴数或输液流速的仪器，能确保药物均匀分配，并保证药物精确且安全地输送到患者体内。该解决方案是一款智能输液设备。高稳定性和高精确性带来医疗安全保障。长效电池续航可确保持续输液。

系统优势：

●具有丰富的通信连接接口的高性能 100MHz Arm® Cortex®-M33 内核 MCU，适用于物联网应用。
●适用于无线通信的超低功耗 Wi-Fi SoC
●高电压 GreenPAK™ 可编程混合信号矩阵，支持整步、半步和微步式步进电机。
●高分辨率位置传感器 IC 和高性能运算放大器，确保系统的准确性。

相关资源

芯片

•RA4M2数据手册（中英）

•RA4M2硬件手册（中英）

登记需求

获取更多资料

展开

相关产品

产品/系列	管脚数量	ROM(KB)	RAM(KB)	操作频率(MHz)	电源电压(V)	特点
RA2A1	32-64	256	32	48	1.6-5.5	Arm CortexM23，256kB闪存，32kB RAM，32-64管脚，USB、CAN、24位∑-△ADC、16位SAR ADC、安全功能
RA2A2	64-100	512	48	48	1.6-5.5	Arm CortexM23，512kB 双区闪存，48kB RAM，64-100管脚，段码式LCD、IRTC、24位∑-△ADC、12位SARADC、安全功能
RA6M3	100-176	1024-2048	640	120	2.7-3.6	Arm CortexM4，2MB Flash,640KB RAM，100-176管脚，安全加密、USB、CAN、以太网、TFT-LCD控制器

设计资源

芯片文档

RA2A1数据手册（英） RA2A1数据手册（中英） RA2A1硬件手册（英） RA2A1硬件手册（中英） RA2A2数据手册（英） RA2A2硬件手册（英） RA6M3数据手册（英） RA6M3数据手册（中英） RA6M3硬件手册（英） RA6M3硬件手册（中英） RA2 快速设计指南 RA6 快速设计指南瑞萨RA MCU 基础知识

固件和软件

e2 studio_v2025-01 fsp_v5.8.0_e2s_v2025-01 Renesas Flash Programmer RA1000A 软件及使用手册 RA灵活软件包 (FSP)

开发板

EK-RA2A1评估板 EK-RA2A2评估板 EK-RA6M3评估板

技术文章

CTSU 电容式触摸电极设计指南 QE和FSP开发电容触摸应用指南瑞萨RA系列FSP库开发实战指南 ARM嵌入式系统中面向对象的模块编程方法
