消费电子

瑞萨电子的低功耗、增强外设等特性可帮助客户开发具有创新功能、更强性能和更长续航的移动和个人电子产品。

应用

健康监测手环

该健康监测手环使用株式会社村田制作所压电薄膜传感器来检测用户的心脏或呼吸频率。该系统已经过优化，组件数量极少，尺寸小型，同时还能保留强大的功能。集成的微控制器执行高级算法来检测精神状态，例如嗜睡，并且手环可以通过 NFC 无线充电。

健康监测手环踪器

具有超长电池寿命的蓝牙无线耳机

随着消费者越来越喜欢无线耳机的便利性、便携性和更好的用户体验，全球无线耳机市场正在显著增长。这一趋势推动了对具有更长的电池寿命的产品的需求，以支持更长的使用时间，而无需频繁充电。

该设计的特点是无线耳机和充电座采用了超低功耗的 48MHz Arm® Cortex®-M23 MCU，以及同类最佳的高效电源系统，从而延长了电池使用寿命。

具有超长电池寿命的蓝牙无线耳机

智能眼镜

智能眼镜是物联网系统的延伸，可以直接在眼镜本身上实现多种物联网功能。该系统提供一系列功能，包括拍照、播放音乐、拨打电话、语音命令和危险警报。它利用 RA8M1 中 Arm® Cortex-M85® 的机器学习功能，在边缘进行高效的音频和图像处理。这样可以快速识别潜在危险，通过扬声器触发警报。

智能眼镜

电池供电摄像头，拥有人工智能物体检测和运动感应功能

市场对智能家居安防、户外监控和可穿戴运动相机等应用的需求不断增长，要求其节能、智能和响应迅速。这款配备人工智能（AI）物体检测和运动感应功能的电池供电摄像机是新一代运动相机，可实现边缘人工智能（edge AI）物体检测和分类。它采用优化的启动和电源方案，可确保较长的电池寿命。

没有检测到运动时，系统将保持关闭状态，可大大降低功耗。检测到后，它会在 500 毫秒内捕获图像，并在 3 秒内完成完整的 Linux 启动，快速启动 AI 分析，以实现快速高效的对象分类。

电池供电摄像头，拥有人工智能物体检测和运动感应功能

Mini-LED 电视背光单元——大型矩阵

基于 Arm® Cortex®-R4 实时微处理器（MPU）的 RZ/T1 系列与我们的高精度 32 通道 LED 背光驱动器相结合，能够控制用于最先进电视的大型矩阵 LED 背光系统。集成驱动器反馈通道允许对 LED 电源的电压水平进行控制，以动态地将整体功耗最小化。数字系统和接口电源由一个处理器电源管理集成电路（PMIC）和高效降压转换器提供。 AT25QLxx 系列的 QSPI 闪存被用于软件和亮度映射存储。传感器如温度有助于优化系统在不同条件下的性能。

Mini-LED 电视背光单元——大型矩阵

边缘语音用户界面（VUI）

这是一个易于使用的平台，适用于 RA 产品家族 32 位 MCU 的语音用户界面（VUI）解决方案。该平台将用于瑞萨电子在 Renesas Ready 合作伙伴网络内提供的所有 VUI 解决方案。该平台本身便可实现本地端点推理语音识别方法，无需网络连接。

边缘语音用户界面（VUI）

视频 IP 电话

该解决方案适用于支持高保真音频的视频 IP 电话。该电话还具有自动降噪和语音唤醒功能。该系统支持大型触控显示屏，无需机械按钮，并提供可扩展的 IP 通信平台。

应用：
      ● IP 电话
      ● 视频 IP 电话
      ● 视觉通信系统
      ● 内部通话系统

视频 IP 电话

解决方案

健康监测手环踪器

系统优势：

● GreenPAK 为压电传感器实现了一个完整的模拟前端，从而减少了 BOM 数量和缩小了产品尺寸。
● 完全认证的低功耗蓝牙® 模块可加快上市时间。
● 功能强大的微控制器可执行算法，根据传感器输入确定精神状态。

相关资源

芯片

•RA6M4数据手册（中英）

•RA6M4硬件手册（中英）

登记需求

获取更多资料

展开

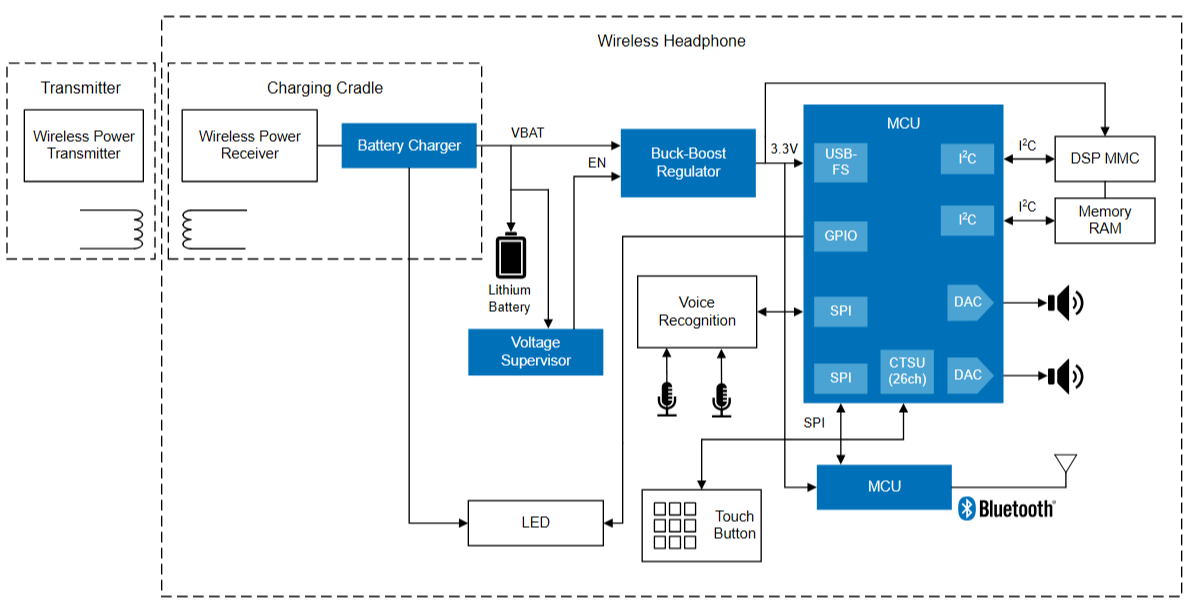

具有超长电池寿命的蓝牙无线耳机

系统优势：

● 高级安全性、连接性和软件灵活性
● 集成模拟前端（AFE）减少了多个模拟组件，降低了 BOM 成本和 PCB 尺寸
● 紧凑型设计，适用于空间有限的应用
● 高效的低静态电流电源系统，带有电压监控器和降压稳压器，可延长电池寿命

相关资源

芯片

•RA2A1数据手册（中英）

•RA2A1硬件手册（中英）

登记需求

获取更多资料

展开

智能眼镜

系统优势：

● 边缘机器学习能力
● 由 Arm Trust Zone 保护，支持安全 OTA
● 主动降噪音频系统，具有两个麦克风波束成形，确保在嘈杂环境中提供清晰的音频
● 低功耗无线通信
● 低静态电流电源系统，可延长电池寿命
● 防水系统，无外部连接器
● 无线充电
● 支持 OTA

相关资源

芯片

•RA8M1数据手册（英）

•RA8M1硬件手册（英）

登记需求

获取更多资料

展开

电池供电摄像头，拥有人工智能物体检测和运动感应功能

系统优势：

● 该款“始终关闭”系统（运动传感器和 MCU 除外）可提高能效并延长电池寿命。
● 快速的启动（与传统 Linux 系统相比减少 90%）增强了相机的响应速度。
● 高级 AI 处理利用 DRP-AI 硬件加速器进行快速、低功耗的物体检测和分类，使物体检测更加高效和有效。

相关资源

芯片

登记需求

展开

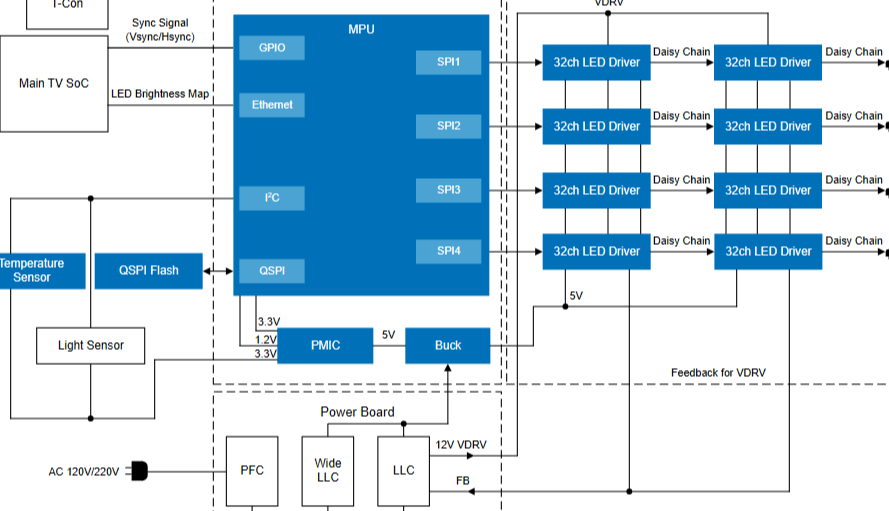

Mini-LED 电视背光单元——大型矩阵

系统优势：

● 灵活的，基于 MPU的，软件控制的，大型矩阵亮度和色度控制
● 用于将 LED 调节和视频内容之间的传播延迟降到最低，以最小化视频缓冲区大小的 RZ/T1 MPU
● 动态 LED 电源电压调整，以最大限度地减少电能损耗
● 高度集成且高效的系统 PMIC
● 来自 LLC 的单一可变电压轨为 LED 和系统电源供电
● 用于优化系统性能的温度和环境光传感器

相关资源

芯片

•RZ T1 数据手册

•RZ T1 硬件手册

登记需求

获取更多资料

展开

边缘语音用户界面（VUI）

系统优势：

● 主要由 RA Arm® Cortex-M33® MCU 组成的 VUI 解决方案
● 多达 2 个数字麦克风和 2 个模拟麦克风
● 外部 QSPI 闪存提供存储语音样本和数据库的能力
● 通信接口
○ PMOD 接口（Type-2A/3A/6A）
○ USB Type-C 和 Micro-B
● 板载 Segger J-Link 调试器/编程器

相关资源

芯片

登记需求

展开

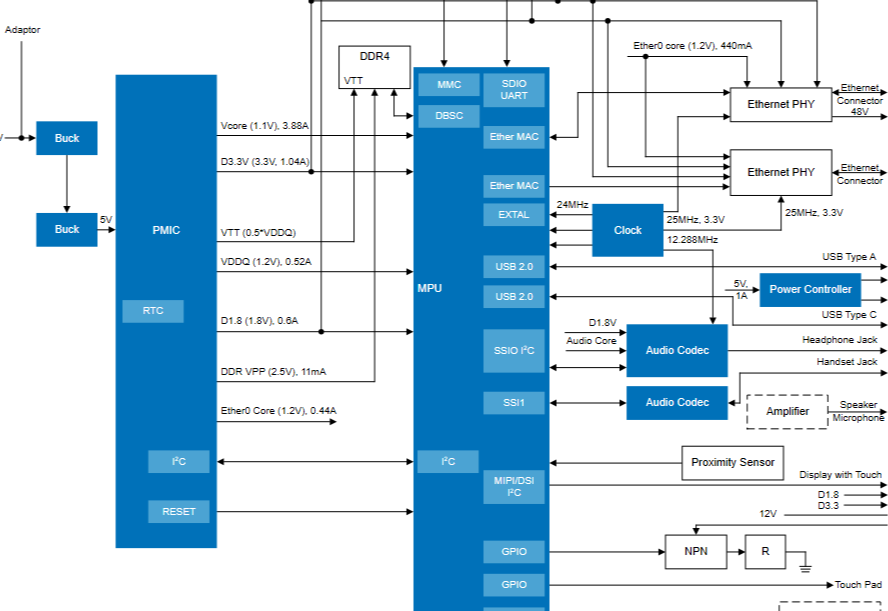

视频 IP 电话

该解决方案适用于支持高保真音频的视频 IP 电话。该电话还具有自动降噪和语音唤醒功能。该系统支持大型触控显示屏，无需机械按钮，并提供可扩展的 IP 通信平台。

系统优势：

● 多点触摸 LCD 屏幕，带有屏幕虚拟键盘，便于通信
● 具有一个 USB Type-A 和一个 USB Type-C 接口，可用于连接媒体存储
● 集成 Wi-Fi/蓝牙®
● 系统支持多种音频源、手持设备、耳机和扬声器以及 USB 耳机
● 两个千兆以太网可用
● Linux 和安卓操作系统
● 通过 48V 电源或以太网供电（PoE）提供双电源选项
● 系统可自动检测耳机插件，从而简化了设计（无需软件）
● 该系统可通过接近传感器自动检测电话听筒

相关资源

芯片

•RZ V2L 硬件手册

登记需求

获取更多资料

展开

相关产品

产品/系列	管脚数量	ROM(KB)	RAM(KB)	操作频率(MHz)	电源电压(V)	特点
RA2E1	25-64	32-128	16	48	1.6-5.5	Arm CortexM23，128kB闪存，16kB RAM，30 通道电容式触控安全功能
RA2A1	32-64	256	32	48	1.6-5.5	Arm CortexM23，256kB闪存，32kB RAM，32-64管脚，USB、CAN、24位∑-△ADC、16位SAR ADC、安全功能
RA4E1	48-64	256-512	128	100	2.7-3.6	Arm CortexM33，512KB 闪存，128KB RAM，48-64管脚，USB、CAN、Trustzone
RA6E1	48-100	512-1024	256	200	2.7-3.6	Arm CortexM33，1MB闪存，256KB RAM，48-100管脚，TrustZone、USB、CAN、以太网
RA6M4	64-144	512-1024	256	200	2.7-3.6	Arm CortexM33，1MB闪存，256KB RAM，64-144管脚，安全加密和TrustZone、USB、CAN、以太网
RA8M1	100-224	1024-2048	1024	480	1.68-3.3	Arm CortexM85，Helium，2MB闪存，1MB RAM,100-224管脚，安全加密和TrustZone，CEU摄像头接口，高速USB，CAN-FD，以太网，SDHI
RZ V2L	456-551		128	1200	2.97-3.63	配备瑞萨电子独创的 AI 加速器“DRP-AI”、1.2GHz 双核 Arm Cortex-A55 CPU、3D 图形和视频编解码器引擎的通用微处理器
RZ T1	176-320		544-1568	300-600	2.97-3.63	RZ/T1 处理器采用带 FPU 内核的 Arm® Cortex®-R4 处理器，专为实时处理设计，能以高达 600 MHz 的频率高速运行

设计资源

芯片文档

RA0E1数据手册（英） RA0E1硬件手册（英） RA2E1数据手册（英） RA2E1数据手册（中英） RA2E1硬件手册（英） RA2E1硬件手册（中英） RA2L1数据手册（英） RA2L1数据手册（中英） RA2L1硬件手册（英） RA2L1硬件手册（中英） RA4E1数据手册（英） RA4E1数据手册（中英） RA4E1硬件手册（英） RA4E1硬件手册（中英） RA6E1数据手册（英） RA6E1数据手册（中英） RA6E1硬件手册（英） RA6E1硬件手册（中英） RA6M4数据手册（英） RA6M4数据手册（中英） RA6M4硬件手册（英） RA6M4硬件手册（中英） RA8M1数据手册（英） RA8M1硬件手册（英）瑞萨RA MCU 基础知识

固件和软件

e2 studio_v2024-10 fsp_v5.70_e2s_v2024-10 RA灵活软件包 (FSP)

开发板

CPK-RA6M4评估板 FPB-RA0E1评估板 FPB-RA2E1评估板 FPB-RA4E1评估板 FPB-RA6E1评估板 EK-RA2A1评估板 EK-RA2E1评估板 EK-RA6M4评估板 EK-RA8M1评估板 RA-Eco-RA0E1-32PIN-V1.0开发板 RA-Eco-RA2E1-48PIN-V1.0开发板 RA-Eco-RA2L1-48PIN-V1.0开发板 RA-Eco-RA6M4-100PIN-V1.0开发板

技术文章

CTSU 电容式触摸电极设计指南 QE和FSP开发电容触摸应用指南瑞萨RA系列FSP库开发实战指南
