2025 / 01 / 02
设置 Systick Timer 的时钟源
如何设置 Systick Timer 的时钟源?

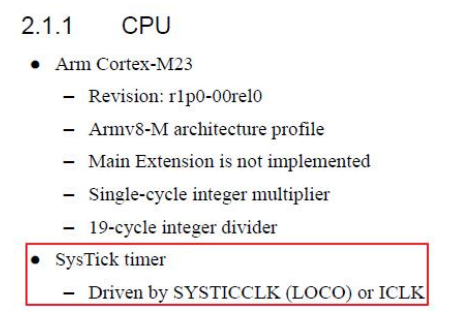

以 RA0E1 为例,在 RA0E1 的硬件手册中描述,Systick Timer 可以选择两个中断源,如何设置?

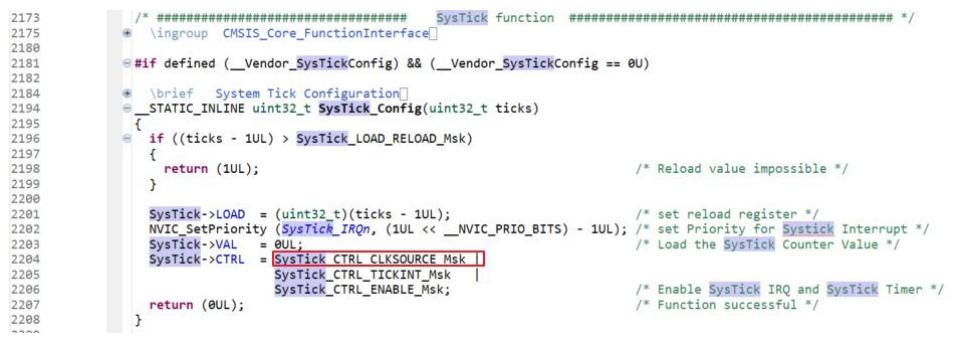

用户需要访问并修改 ARM 的 CMSIS 库中改变参考时钟的寄存器(CTRL 寄存器)中的值,定义在 ra>arm>CMSIS_5>CMSIS>Core>Include>core_cm23.h 文件中。

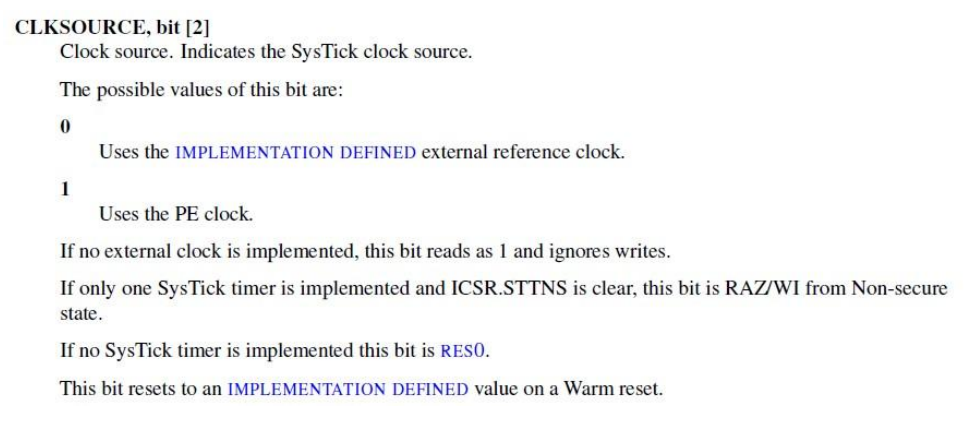

作为参考,请参阅下面的 ARM 手册中第 1853 页的内容。在本文档中,相应的寄存器名为 SYST_CSR,但在 CMSIS 库中,它被称为 CTRL。
“DDI0553B_x_armv8m_arm”

当 CLKSOURCE 位设置为“0”时,SysTick 定时器选择 SysTick 定时器时钟(SYSTICCLK)作为参考时钟;当 CLKSOURCE 位设置为“1”时,SysTick 定时器选择 CPU 时钟(ICLK)作为参考时钟。
