今天给大家介绍一下上海觉鑫智能科技有限公司基于瑞萨电子RA8D1 MCU的USB&I2S数字音频应用解决方案。

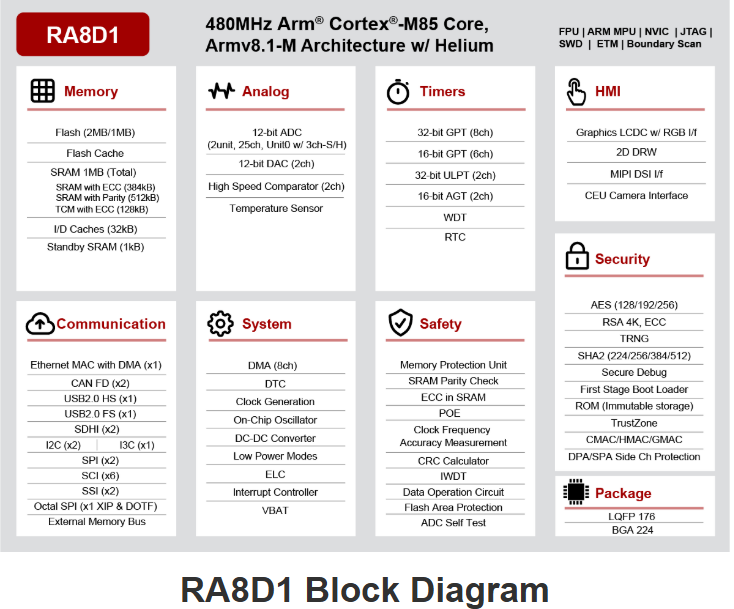

RA8D1 MCU系列是业界首款基于Arm®Cortex®-M85（CM85）内核的32位图形微控制器（MCU），能够在480MHz频率下实现超过3000CoreMark分数的突破性性能，可支持高分辨率显示和视觉AI应用的卓越图形功能。适用于工业自动化、家用电器、智能家居、消费品、楼宇/家居自动化和医疗/保健细分市场中的各种高性能和计算密集型应用场景。
该解决方案是IST基于RA8D1作为主控开发的数字音频方案。RA8通过USB&I2S连接到主机PC（Windows/Linux/Mar OS）和DSP，可以实现多频道录制和广播，录制和播放功能，音频动态电平实时反馈功能。支持自定义HID设备支持数据收发，实现自定义数据通信协议，用户可以基于此协议实现自己的应用通信协议用于音量控制等需求，方案成熟稳定。
方案特点
● 支持Speaker功能，能够接收来自USB Host发送过来的USB音频数据。并把音频数据通过I2S发送给I2S slave。
● 支持mic功能，能够把I2S slave处理后的数据再发送回USB host，实现录音功能。
● 支持多种数据同步方式，RA8D1通过当前数据处理情况实时调整I2S采样速率，确保音频数据能够正常处理。
● 支持主流音频采样44.1kHz/48kHz/96kHz/192kHz,16/24/32-bit。
● USB2.0高速数据传输。
● 支持Windows/Linux/MacOS等主流操作系统（注：Windows不支持implicit feedback同步模式）。

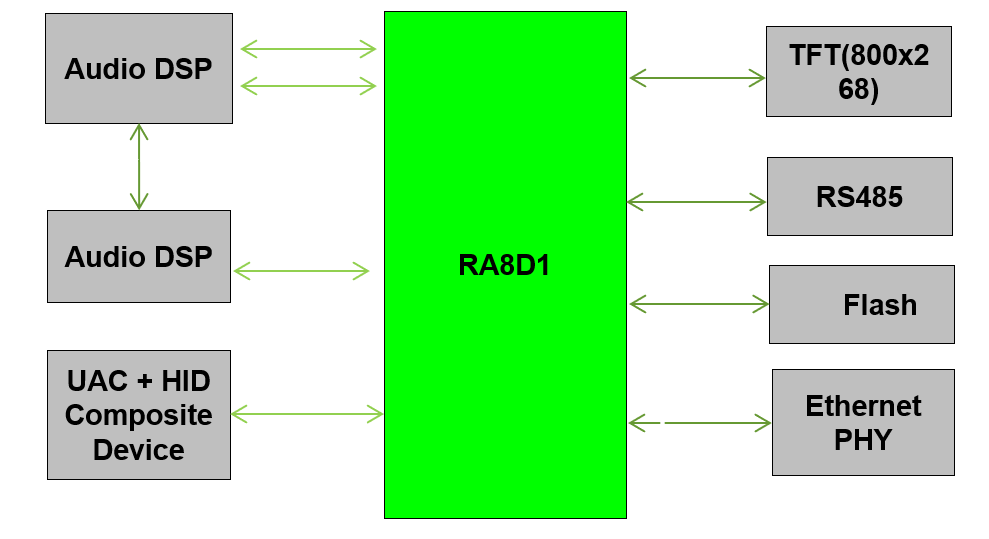

解决方案框图
方案适用于会议/教育，商用等音响系统。

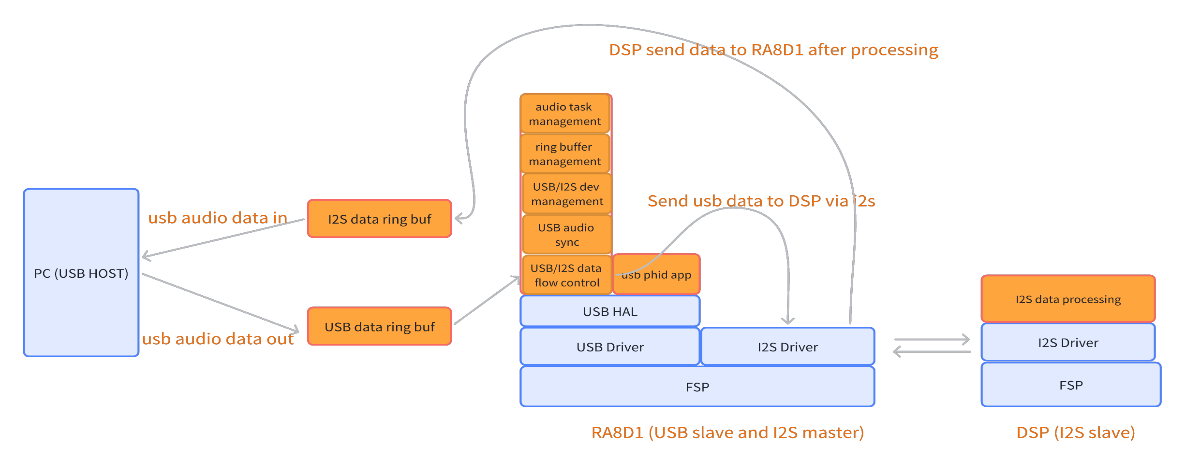

软件构架
软件包说明

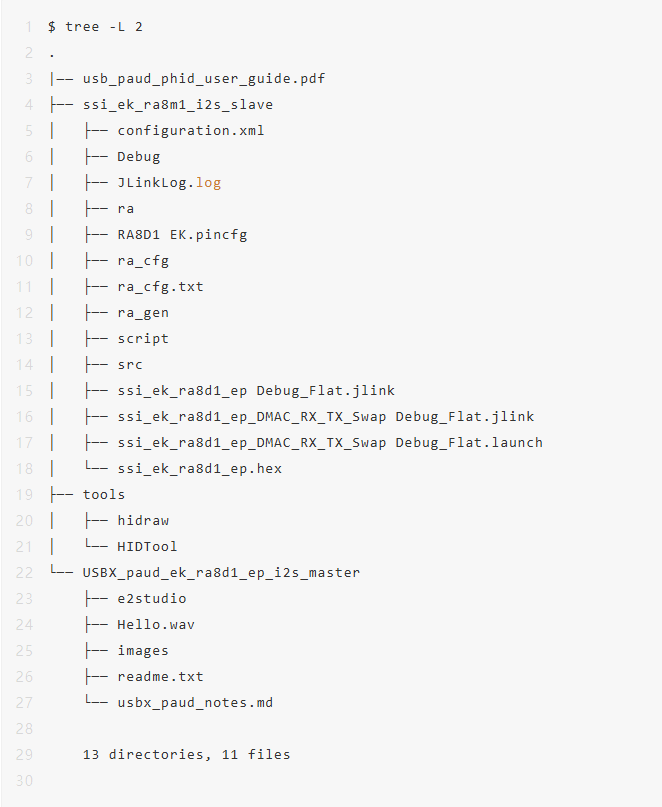

软件包usb_paud_phid.tgz解压后，目录格式如下：
● usb_paud_phid_user_guide.pdf：说明文档
● ssi_ek_ra8m1_i2s_slave：ra8m1 I2S slave侧代码。
● USBX_paud_ek_ra8d1_ep_i2s_master：ra8d1 I2S master及usb应用代码。
● tools/hidraw：linux上HID设备测试工具。
● tools/HIDTool：Windows测HID设备读写工具。
如需要获取以上软件资源包和相关文档，可以在RA工作室网站内搜索，也可以咨询瑞萨代理商。
