•基于瑞萨RZ/G2L的IEC61131 SoftPLC软件解决方案（菲尼克斯电气）

展开

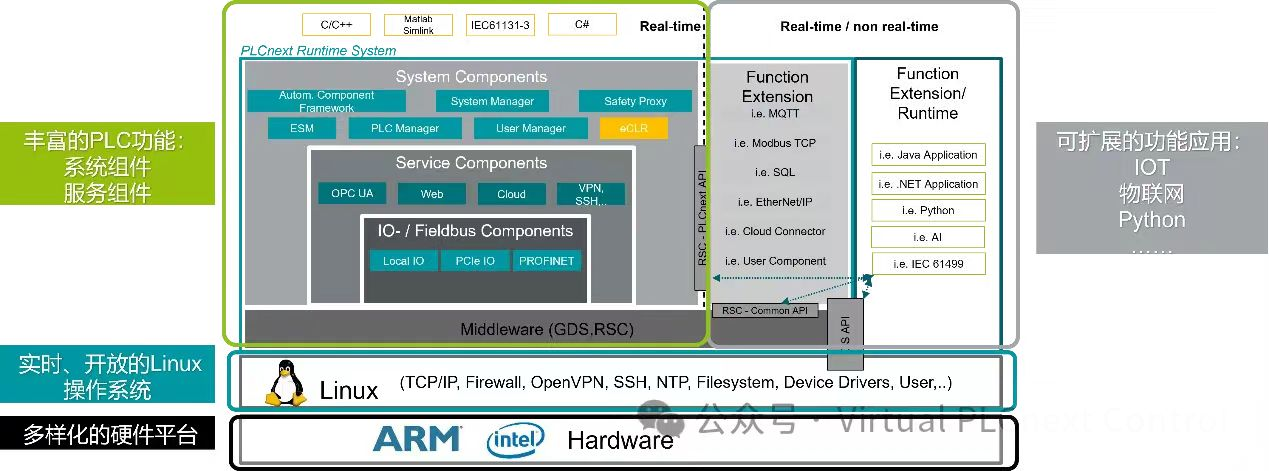

菲尼克斯电气基于瑞萨RZ/G系列的SoftPLC解决方案

菲尼克斯电气软件将PLCnext Virtual Control部署于Remi Pi平台上，通过Modbus TCP协议读取从站IO的数据，用户通过访问PLCnext Virtual Control上的HMI web服务器直接获取IO状态。

PLCnext Virtual Control优势

PLCnext Virtual Control可以利用宿主机提供的物理资源和内核配置，将PLCnext Virtual Control以软件的形式在Linux操作系统上运行。

成本效益：PLCnext Virtual Control通过减少硬件需求，降低了采购和维护成本，使得中小企业也能够享受到先进的自动化技术。
部署灵活性：软件定义的特性使得虚拟化PLC可以根据特定应用需求进行定制，满足个性化的生产需求
集成与兼容性：能够与现有的IT系统和软件解决方案无缝集成，支持多种通信协议和接口
环境适应性：PLCnext Virtual Control可以在各种适配Linux的硬件平台上运行，不受物理条件的限制，能够适应不同的生产环境和设备
资源利用率高：在同一硬件上可以运行多个容器实例，提高资源利用率

相关资源

芯片

•RZ G2L、G2LC 硬件手册

视频

登记需求

展开

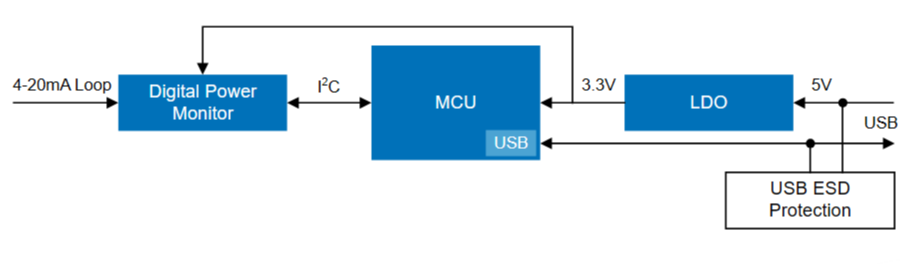

4 至 20mA 电流环路接收器

4mA 至 20mA 电流环路是许多行业传感器系统的主要标准，因为它易于配置和连接。与其他信号相比，它需要的布线和连接更少，从而降低了整体的系统成本。此外，由于电流不会像电压那样在长距离内衰减，因此它是大型场所的理想选择。

该电流环路接收器系统采用了瑞萨的精密数字功率监控器（DPM），拥有稳定的电源和 Arm® Cortex® MCU 的低功耗处理能力。

系统优势：

● Arm Cortex-M23 MCU 的低功耗和信号处理特性
● 具有低电流消耗的精密数字电源监控
● 稳定的电压，适用于低噪声和高 PSRR 应用

相关资源

芯片

登记需求

展开

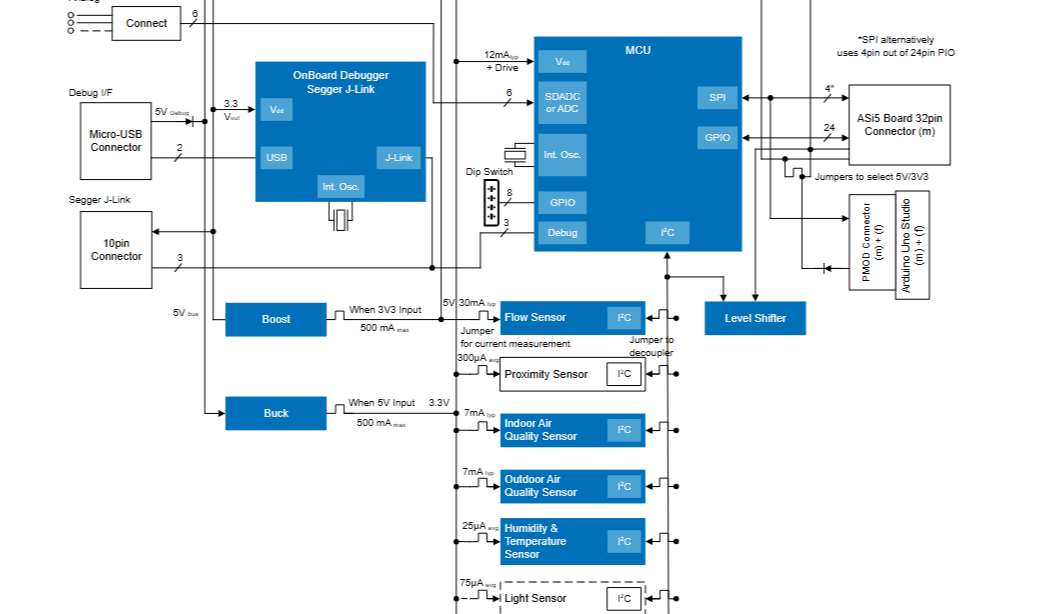

ASi-5 多传感器平台

客户通常希望在他们的实验室里通过几个传感器快速评估 ASi-5。ASi-5 板虽已存在，但缺少传感器，因此需要专用 I/F 来连接到适当的传感器。

他们通常还需要分离处理并卸载其主机 MCU，因此通常需要由传感器板上的专用 MCU 对传感器数据进行预评估。此外，通常还需要 3.3V 或 5V 的电源。

此设计在单一 PCB 上集成了多个传感器、接口、用于传感器数据预评估的专用 MCU 以及电源。

系统优势：

● 一块板上有多个传感器，用于快速评估
      ○ 通过 DIP 开关或软件选择传感器
      ○ 附加的模拟输入
● RA2A1 MCU 集成了强大、丰富的模拟功能，用于传感器数据预评估/计算
      ○ 适用于现有 ASi-5 板的 I/F
      ○ 8-/16-/24 位并行输出，用于简单的 ASi-5 从机
      ○ 适用于复杂 ASi-5 从机的 SPI
      ○ 额外的 PMOD I/F 也可连接到大多数瑞萨 MCU 板
● 单个 3.3V 或 5V 输入，内部产生附加电源轨（3.3V+5V）

相关资源

芯片

登记需求

展开

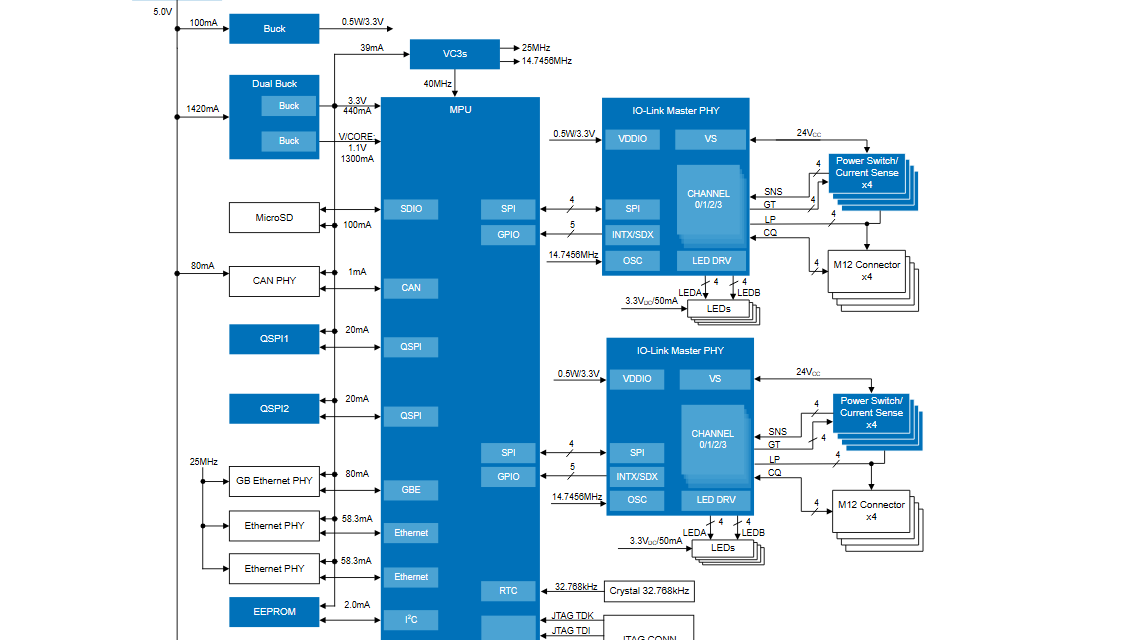

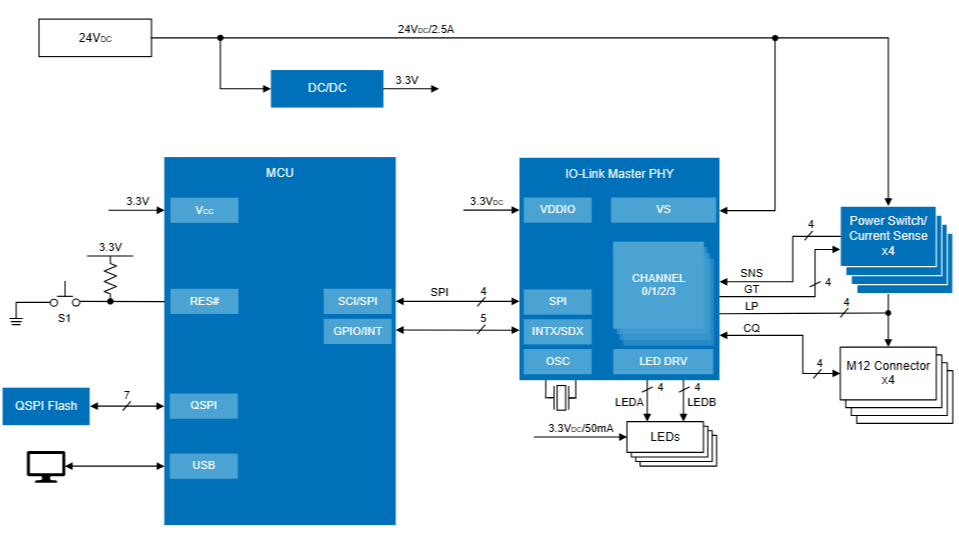

IO-Link 主站

随着工厂采用工业物联网、人工智能（AI）和大数据等工业 4.0 技术，人们越来越需要更高效、可扩展和可靠的工业自动化系统。这种演变需要简化传感器、执行器和可编程逻辑控制器（PLC）之间的通信方式，以简化系统复杂性并提高性能效率。

IO-Link 是一种串行通信协议，用于将传感器和执行器连接到工厂自动化中的远程 I/O 或 PLC。该平台为 IO-Link 协议提供易于使用的网关开发套件，支持多达 8 个 IO-Link 传感器或执行器，并支持由 Arm® Cortex-A7® MPU 控制的工业以太网通信。

系统优势：

● 内置的 IO-Link 硬件帧处理程序可显著提高应用程序性能，从而在自动化系统中实现更快、更可靠的操作。
● 监测和保护温度和电源电压可确保系统稳定性，防止过热或电压不规则波动，从而延长设备使用寿命并最大限度地减少停机时间。
● 通道和连接设备的过载保护降低了设备故障的可能性。
● 针对多达 8 端口 IO-Link 主站应用进行了优化，允许多个传感器和执行器连接到单个主站，从而提高系统效率并降低布线复杂性。
● 可选安全启动功能增强了系统安全性。

相关资源

芯片

登记需求

展开

USB IO-Link 主控

工业自动化中的 IO-Link 技术增强了传感器、作动器和控制系统之间的通信。随着 IO-Link 的使用越来越广泛，人们越来越需要能够简化 IO-Link 设备部署前的测试、校准和调试的工具。按照传统的方法使用工业网关进行测试和配置会增加部署过程的复杂性和成本。

该款 USB IO-Link 主站的设计通过一个便携且易于使用的接口提供 IO-Link 连接，无需工业网关便解决了这一问题。因此，工程师能够通过 USB 直接从 PC 或笔记本电脑独立测试、校准和配置 IO-Link 设备，无需一整套工业设备。此外，该系统能够将配置数据存储在板载 Flash 存储器中，不仅简化了安装过程，还缩短了设置时间。

系统优势：

● 通过 USB 将 IO-Link 设备轻松连接到 PC 或笔记本电脑，简化了测试和配置过程，使其更易于使用。
● 能够执行独立的传感器诊断以进行维护，减少停机时间并提高维护效率。
● 可独立配置用于安装的 IO-Link 传感器，便于将传感器配置为所需的状态，确保最佳性能。
● Flash 存储器具备参数存储和独立数据记录功能，让用户轻松访问配置参数，简化了设置和维护过程。

相关资源

芯片

•RA4E1数据手册（中英）

•RA4E1硬件手册（中英）

登记需求

展开

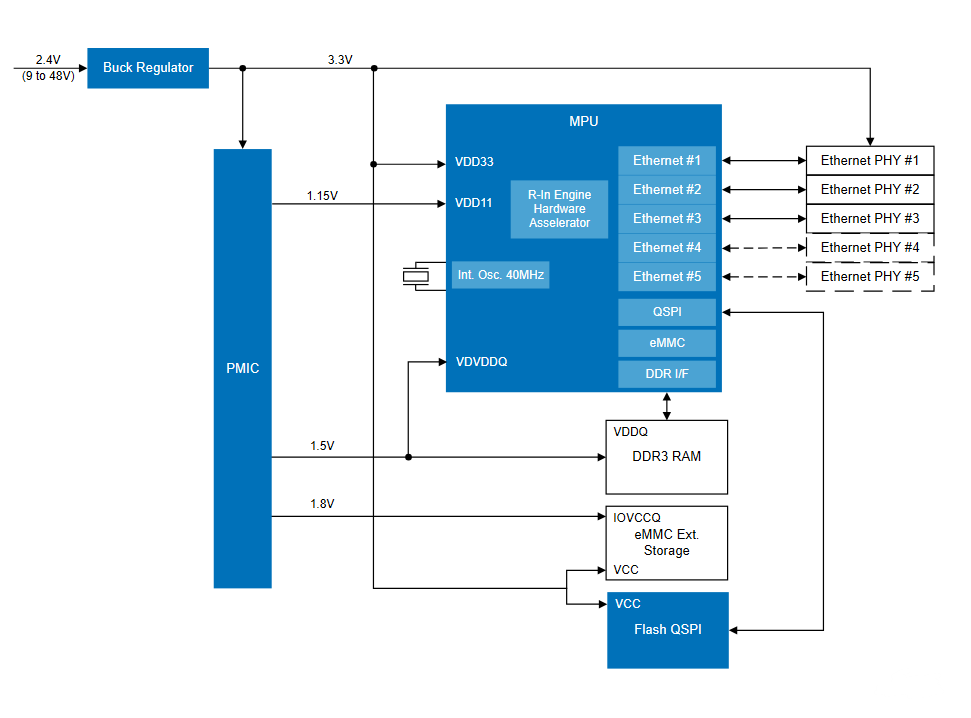

多协议工业以太网交换机

多协议工业以太网交换机在多个通用工业以太网协议之间实现轻松传输。瑞萨电子为支持 24VDC 电源和多种工业以太网协议的多端口高性能工业以太网交换机提供完整解决方案。

系统优势：

● 高达 5 个以太网端口
● 支持多种工业以太网协议
      ○ PROFINET、以太网/IP™、EtherCAT
● 集成 eMMC、DDR3 RAM 和 QSPI 闪存
● 只需要 1 个 24VDC（9V 至 48V）电源
      ○ 所有其他内部生成的电源轨
      ○ 仅需两个电源器件即可为整个应用供电
      ○ 减少电路板空间

相关资源

芯片

登记需求

展开

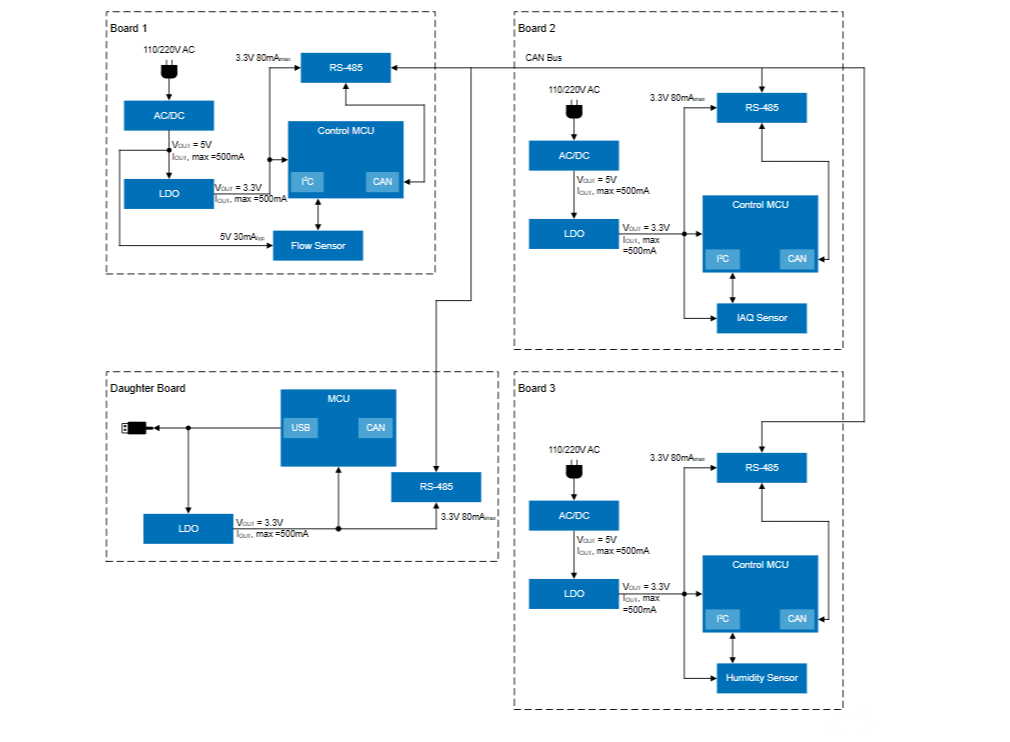

工业 CAN 传感器网络

在工业场景中，控制器局域网（CAN）是应用极为广泛的设备级通信总线，以高可靠性和高性价比著称。传感器也广泛应用于空气质量和湿度测量等工业场景。瑞萨电子设计的这款传感器数据收集网络，采用了基于 Arm® Cortex®-M23 内核的 MCU 的 CAN 功能。 CAN 节点通过一个隔离式 RS-485 收发器和一个反相器连接，有多个瑞萨电子传感器模块在 CAN 网络上运行。

系统优势：

● 48MHz Arm Cortex-M23 内核性能卓越，可实现高效计算和快速响应。
● MCU 中的集成加密库可确保安全通信和数据保护，维护关键应用中的数据完整性。
● 高速 RS-485 收发器提供了稳健的通信接口，在长距离和嘈杂环境中可确保可靠通信。

相关资源

芯片

登记需求

展开

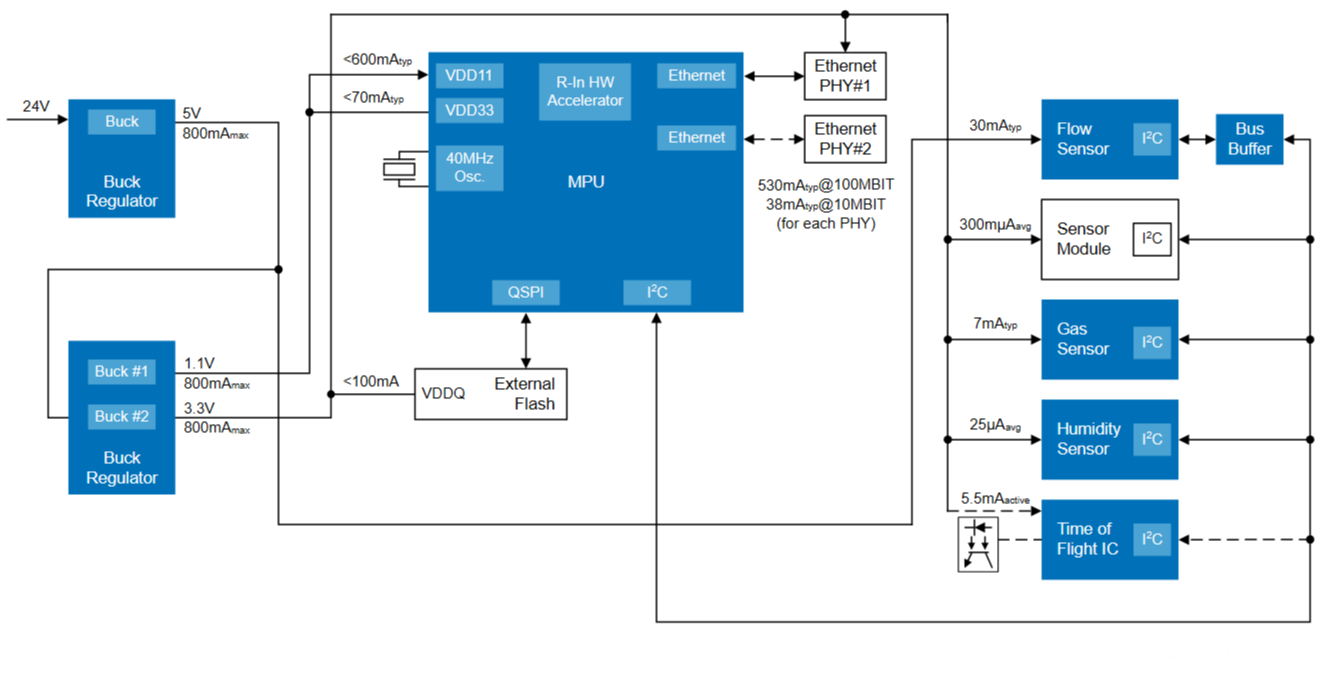

工业以太网多传感器模块

工业领域的客户通常需要实时以太网 (RTE) 解决方案，也称为工业以太网。这些行业的常见标准包括 EtherCAT、Powerlink、Sercos III、PROFINET、Modbus TCP 等。

RZ/N1L MPU 具有集成度高、计算能力强、接口丰富等优点，是工业以太网应用中传感器连接的理想选择。其集成的基于 Arm® Cortex®-M3 的 R-In 引擎也可作为专用以太网硬件 RTOS/加速器。

典型的设置需要外部闪存（通过 QSPI）、以太网 PHY、多种传感器（取决于具体的用例）和电源。

此设置需要三个电源轨，但在很多情况下，并不需要这么大的电流。通过结合使用我们的 ISL85418 单稳压器和 ISL8088 双稳压器，可以轻松实现这一点，这意味着总共只需两块电源芯片。

系统优势：

● 带 R-In 引擎（硬件加速器）的高度集成工业通信解决方案
● MPU 可附加多个传感器并对其进行评估
● 易于使用、紧凑和精确的 DC/DC 稳压器
● BOM 数量小、PCB 占位空间小

相关资源

芯片

登记需求

展开

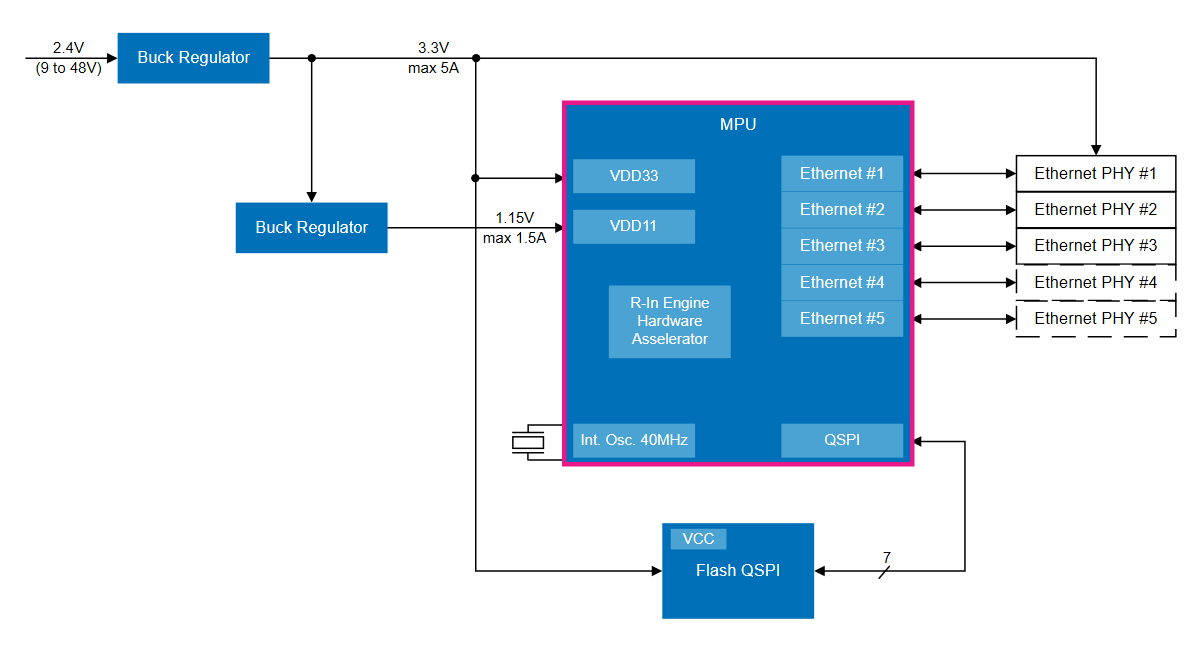

带有 RZ/N1S 的实时工业以太网开关（低成本）

工业领域的客户通常需要实时以太网解决方案，也称为工业以太网。常见标准包括 EtherCat、Powerlink、Sercos III、PROFINET、Modbus TCP 等。 Renesas 为工业以太网交换机提供完整的解决方案，采用单一的 24V直流电源，适用于具有多达五个以太网端口的中端应用。

系统优势：

● 高达 5 个以太网端口
● 支持多种工业以太网协议
● PROFINET、EtherNet/IP™、EtherCAT
● 集成 QSPI 闪存
● 仅需要 1 个 24V直流（9V 至 48V）电源
● 所有其他电源轨都在内部生成
● 仅需要两个组件即可为整个应用提供电力
● 减少电路板空间

相关资源

芯片

登记需求

展开

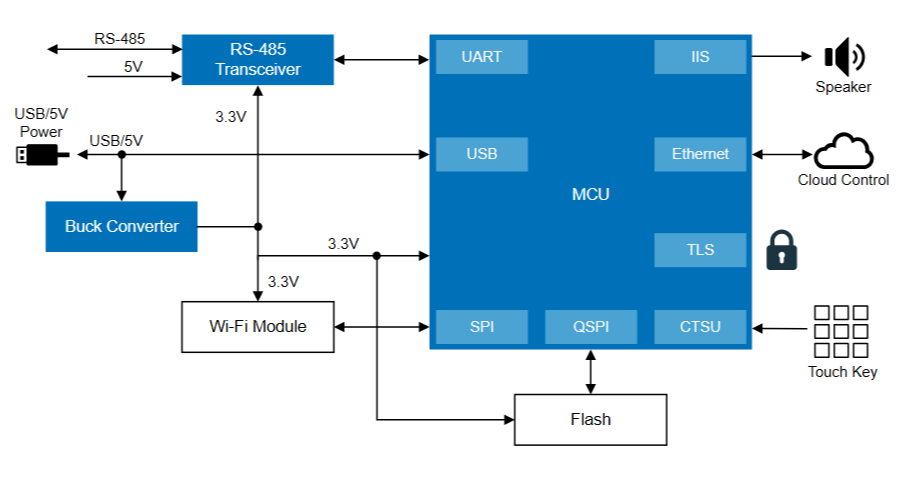

适用于 PLC 应用的无线更新模块

随着智能制造的飞速发展，越来越多的客户希望通过工业可编程逻辑控制器（PLC）实现远程控制和无线（OTA）通信。基于在工业领域的多年经验和对客户挑战的理解，瑞萨及其合作伙伴推出的 PLC 智能升级系统，在满足客户需求的同时，还提供安全可靠的通信，并涵盖了各种 PLC 品牌和应用场景。该解决方案包括针对客户的一站式解决方案 - 从云计算到 OTA，从调试管理到终端解决方案。

系统优势：

● RA6M3 是具有以太网连接和实时系统控制的高性能 MCU
● 专为工业应用而设计的高性能降压转换器和 RS-485 收发器

相关资源

芯片

•RA6M3数据手册（中英）

•RA6M3硬件手册（中英）

登记需求

展开

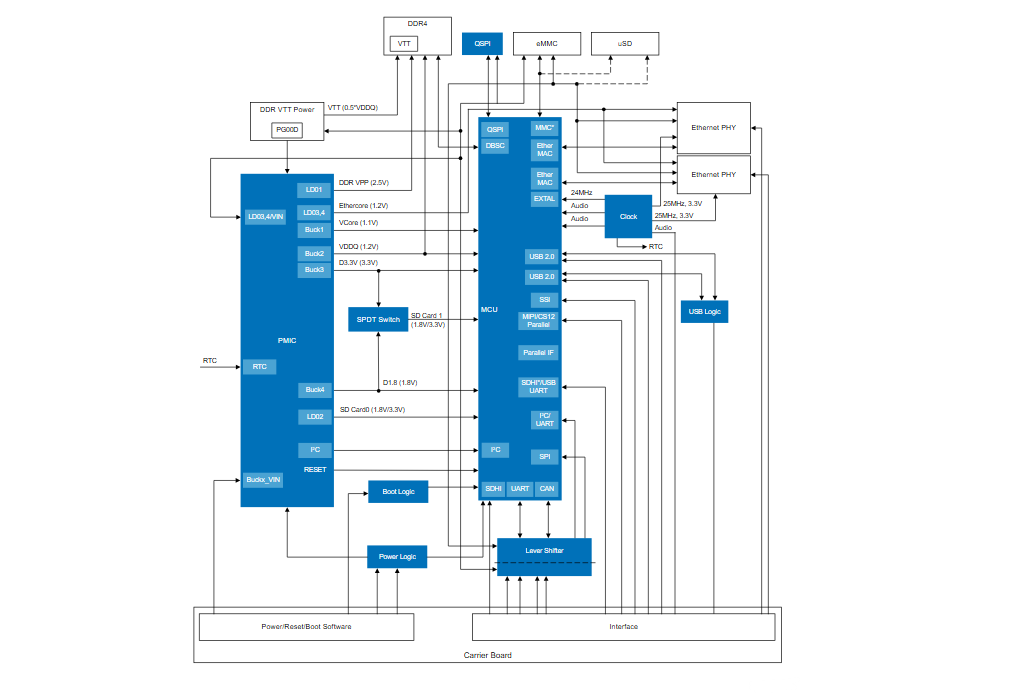

适用于单核 Cortex®-A55 MPU 的 SMARC 系统

具有人工智能 (AI) 的可扩展 SMARC 2.1 模块 (SoM) 系统解决方案基于强大的瑞萨电子 RZ/G2 微处理器系列以及完整的电源和时序树。它展示了用于人工智能人机界面应用（例如智能工业控制终端）的一站式架构。

系统优势：

● Linux 操作系统
● 低功耗单核配置
● 板载单颗可编程时钟发生器
● 广泛的通信接口支持
● 带有热插拔支持的稳健电源
● 低成本逻辑 IC 满足 SMARC 最小空间的标准要求

相关资源

芯片

•RZ G2UL 硬件手册

登记需求

展开

可扩展 SMARC 2.1 网关 SoM，采用 RISC-V MPU

随着工业物联网（IIoT）系统的扩展，对支持高性能处理同时保持低功耗的紧凑型模块化网关设计的需求不断增长。智能移动架构（SMARC）2.1 标准具有灵活性，能够将通信接口、显示支持和优化的电源管理等关键功能集成到小尺寸产品中，因此越来越受到物联网网关设计的青睐。它提供了一种模块化的系统设计方法，可加快上市时间。

这种系统级模块（SoM）设计符合 SMARC 2.1 标准，采用强大的瑞萨电子 RZ/Five MPU 以及完整的电源和时序树。它针对 IIoT 网关进行了优化，提供低功耗、通信接口支持（千兆以太网、CAN、USB 2.0）以及与传感器网络的兼容性。它支持单时钟发生器和单电源，简化了设计过程，实现了更快的开发和紧凑的占用空间。

系统优势：

●带有 RISC-V CPU 内核的单核配置可提供高效的处理能力和低能耗，使其成为需要连续运行的 IIoT 网关的理想选择。
●Linux 操作系统提供了广泛支持的开发环境，可加速应用程序开发并确保与现有系统的兼容性。
●用于 MCU 处理的单个可编程时钟发生器和单个电源降低了设计复杂性和组件数量，从而最大限度地减少了空间受限的工业应用的占用空间。
●广泛的通信接口支持（千兆以太网、CAN、USB 2.0）确保与各种 IIoT 设备的无缝连接。
●低成本逻辑 IC 以最小的空间满足 SMARC 标准要求，可实现经济高效、紧凑的设计，符合可靠运行的行业标准。

相关资源

芯片

•RZ Five 硬件手册

登记需求

展开

基于 Wi-SUN FAN 的高输出 Sub-GHz 无线通信

此现场区域网络 (Wi-SUN FAN) 解决方案中的无线智能公共网络也通常被称为高级计量基础设施 (AMI) 的无限通信标准。其在在智慧城市和智能电网等应用中的使用正逐渐受到关注。目前，Wi-SUN FAN 主要通过构建起大规模Mesh网络，用于远程访问传感、照明和建筑自动化等基础设施。

Mesh网络的独特属性是其节点间的路由功能。多跳的自配置能够动态的分布负荷，尤其是在多个节点发生故障时。即使已经部署了数百个节点，增加节点也还是变得更加容易，这使得 Wi-SUN FAN 已成为智慧城市和智能电网的最佳解决方案。

瑞萨电子针对 Wi-SUN 路由器应用的参考设计可以从简单的低成本节点部署扩展到高性能传感和自动化解决方案。其参考设计包括了用于 Wi-SUN FAN 的协议栈，以方便实施和认证。

系统优势：

●利用了 Wi-SUN FAN 协议栈的两个解决方案均免费。
○基于 RL78/G1H 的低成本收发器 (16 位 MCU)
○低成本 RL78/G1H 收发器 + 用于更高性能的应用的RX651 (32 位 MCU)
●在高性能参考设计中，包括了瑞萨电子的高功率 RF 放大器、RF 开关、DC/DC转换器、功率调节器、RF 收发器和MCU。
●面世时间加快近 1 年。
●历经考验的 Wi-SUN FAN 协议栈更加便于认证。
●RF 子系统可更换为大功率组件，以提高范围和性能。

相关资源

芯片

•RA6M4数据手册（中英）

•RA6M4硬件手册（中英）

登记需求

展开

IO-Link 传感器

IO-Link 是一个全球开放的通信协议标准，用于工业环境中设备之间的通信。它促进了主设备、执行器和传感器之间的双向数据交换。该系统支持各种 IO-Link 从站传感器，包括用于压力、温度、湿度和电力测量的传感器。使用 Pmod™ 板和示例代码可以进行快速原型设计。

系统优势：

●Pmod 评估板和软件，可用于快速原型设计。
●IO-Link PHY 芯片，集成了低压差稳压器（LDO），减少了 BOM 数量。
●多个 PHY 和 MCU 选项，可根据应用要求调整成本和性能。

相关资源

芯片

登记需求

展开

具有机器学习和蓝牙 (Bluetooth) 低能耗物联网传感器板

这是一个多用途物联网 (IoT) 传感器板解决方案的参考设计。其目标应用包括工业预测性维护、智能家居/物联网设备（带手势识别）、可穿戴设备（活动跟踪）和创新型人机界面或 HMI (FingerSense) 解决方案的移动设备。这一参考设计是与瑞萨电子的合作伙伴 Qeexo 共同开发的，后者为边缘设备提供了自动机器学习平台 (AutoML)。

系统优势：

●具有一个面向物联网的微控制器 (MCU)，可以运行在120MHz主频,并具有2M嵌入式闪存
●解决方案包括空气质量传感器、光传感器、温度和湿度传感器、6 轴惯性测量单元和麦克风
●Arduino 引脚允许扩展其他功能，例如支持 Cat-M1 和 NB IoT 频率的 BG96 蜂窝接口，以及 2G、GPS 和其他传感器

相关资源

芯片

•RA6M3数据手册（中英）

•RA6M3硬件手册（中英）

登记需求

展开

工业以太网连接物联网传感器集线器

本产品是一款易于构建的可连接工业以太网的传感器集线器，采用了瑞萨电子的 MPU、电源器件和传感器。此系统可以有效地从连接到 MPU 的传感器中收集数据，并将其发送给符合特定工业以太网协议的可编程逻辑控制器（PLC）和/或控制器。

系统优势：

●支持多种工业以太网协议，包括 EtherCAT®、Ethernet/IP™、PROFINET®、Modbus TCP 和 OPC 统一架构（OPC UA），实现 PLC 与控制器的无缝通信。
●传感器可以通过多个接口连接，如 CAN、RS-485 和 I2C。
●MPU 具有双核 CPU：Arm® Cortex®-A7 和 Arm Cortex-M3，因此可分别在 Arm Cortex-M3 内核上实现通信软件，以及在 Arm Cortex-A7 内核上实现应用软件。
●MPU 有助于减少所需材料并缩小 PCB 的尺寸。

相关资源

芯片

登记需求

展开

工业传感器网络

此类完整的工业传感器网络适用于温度控制器、变送器、数据记录器等。对于 IO-Link 应用程序，可以使用连接到用户 IO-Link 主板的 PC 上的 IO-Link 工具来设置传感参数。该设备板将作为通用板进行扩展，可连接各种 MCU 评估板、RS-485 接口以及带工业现场总线的控制器局域网（CAN）。每个连接都是独立的，用户可以为其应用程序选择适当的连接。

这些功能可以通过 RX23E-A 或 RA2A1 32 位微控制器（MCU）实现。

系统优势：

●经济高效的双向通讯
●参数已在工厂编程
●实时感应状态监控
●紧凑型解决方案可以连接到小型传感器设备

相关资源

芯片

登记需求

展开

带 DRP 的高速图像处理模块

随着图像识别技术在工业自动化和消费电子等领域越来越普遍，对能够有效处理复杂图像识别任务的高性能处理器的需求也越来越大。图像处理系统通常很难在速度、功耗和管理多种算法的能力之间取得平衡，尤其是在需要实时处理的应用中。

该设计采用瑞萨电子的 RZ/A2M MPU，通过其动态可重构处理器（DRP）功能来应对这些挑战，该功能可加速图像处理任务，同时最大限度地减少 CPU 的工作负载。这实现了实时图像处理，减少了对额外硬件的需求，降低了总体功耗。此外，集成的温度传感器可监控图像传感器的工作条件，即使在温度波动的环境中也能确保最佳性能，从而保持拍摄图像的质量和可靠性。

系统优势:

●MPU 中采用的 DRP 技术通过对图像进行预处理，大大缩短了处理时间，减少了 CPU 的工作量，降低了整体功耗，是图像处理加速任务的理想选择。
●集成了温度传感器，可监控图像传感器的温度，确保它能够在最佳条件下运行，并防止因温度波动造成误差。
●紧凑的电源和定时产品减少了整个系统占用空间，从而实现了节省空间的设计。

相关资源

芯片

•RZ A2M 硬件手册

登记需求

展开

数字照度计

数字照度计由集成光传感器、OLED 显示器和触摸键盘组成。它可用于监控各种照明条件下的亮度值。OLED 的显示方法可通过触摸键输入来控制，而 LED 的亮度也可随着环境光的变化而改变。

该设计针对手持应用进行了优化，集成微控制器，借助其模拟功能，可简单地实现锂离子电池的 USB 充电。电压和电流可通过实时反馈进行监控，同时可根据需要调整充电模式。

系统优势:

●自动提供 4 Lux 灵敏度范围，LED 亮度也可改变。
●基于单片机的锂电池管理，包括预充电、恒定电流 (CC) 、恒定电压（CV）充电模式、过流、过压和过热保护

相关资源

芯片

登记需求

展开

无线多通道隔离数据记录器

随着工业领域的数字化和互联化，对可扩展、精确和高效的数据采集系统的需求也随之增加。传统的有线记录仪面临着安装复杂、可扩展性有限和信号干扰等挑战。因此，人们开始转向无线数据记录仪，因为无线数据记录仪消除了物理布线的限制，具有更高的移动性、可靠性和灵活性。

这款无线多通道隔离数据记录器旨在通过提供一个强大的系统，实现精确、可扩展的数据采集，从而应对这些挑战。它为工业网络和 Wi-Fi 提供多通道测量，非常适合数据记录、数据采集（DAQ）和记录等应用，在这些应用中，精度、可靠性和易集成性至关重要。

高性能边缘 MCU 与高精度模拟前端（AFE）配对，以确保精确的信号处理。通过在边缘执行信号处理，该设计大大降低了主 MCU 的处理负荷，使其能够腾出时间执行其他关键任务并提高整体效率。集成的 Wi-Fi 实现了与工业网络的无缝通信，支持实时数据共享和远程监控。

系统优势:

●高精度 AFE 误差小于 0.1%，无需校准即可提供准确可靠的数据采集，确保在各种工业应用中进行精确监测。
●Wi-Fi 连接允许与工业网络和其他系统轻松集成，从而提高运营效率。
●采用分布式控制，由边缘 MCU 进行 AD 转换和数字信号处理，从而解放了主 MCU，提高了系统效率。
●可以使用主机和边缘 MCU 创建定制的工业网络，从而简化系统集成。

相关资源

芯片

登记需求

展开

智能工业电子秤

大多数电子秤使用桥式传感器进行精确测量。该实现方式面临的挑战在于，来自传感器的输出差分信号非常小，需要在处理前进行放大。一般的 MCU 控制系统通常需要使用带高精度 ADC 和基准电压源的仪表放大器。 RA2A2 的优势在于高精度模拟功能的集成，例如运算放大器、24 位 Σ-Δ ADC、16 位 ADC 和 DAC。设计人员可通过减少外部组件来简化设计。它还可以减少系统总体的空间和成本，同时提高系统可靠性。将模拟功能集成到微控制器中，为创建在用户完全控制下协同工作的模拟和数字组合功能提供了有趣的途径。该系统提供了用于检测传感器信号并使用 MCU 进行测量的精确方式。

系统优势：

●集成运算放大器配置功能
●MCU 内置 24 位 Σ-Δ A/D 转换器功能

相关资源

芯片

登记需求

展开

智能水传感器

这款智能水传感器非常适合没有 Wi-Fi 基础设施的情况。该传感器可有效检测湿度水平和水溢出，并通过LTE或NB-IoT及时通知操作员。此外，它甚至可以自动触发截止阀。该传感器专为偏远和无人值守的建筑物而设计。它还可用于在只有远程连接基础设施的孤立地区远程浇灌植物或农业。

系统优势:

●监测自主、无人值守的建筑物/基础设施。
●LTE-M/NB-IoT 几乎可以在任何地方运行（假设网络覆盖）。
●太阳能/可充电电池允许独立操作。
●检测不正常的高/低水分含量或漏水。
●指示用户通过 MQTT 服务打开/关闭水阀。
●超低功耗 LTE/NB-IoT + 低IQ DC/DC 可实现较长的运行/待机时间。
●与智能水执行器完美配合。

相关资源

芯片

•RA4E2数据手册（英）

•RA4E2硬件手册（英）

登记需求

展开

物联网远程传感系统

该蜂窝云连接设计简化了设备与云端的安全连接。它可收集传感器数据，并通过蜂窝调制解调器或以太网端口进行传输。该灵活软件包（FSP）提供了一个多功能平台，使用量产级驱动程序、Azure® RTOS、FreeRTOS™ 和其他中间件协议栈来构建安全、互联的物联网设备。这种方式有助于高效开发远程传感应用程序，具备强大的连通性和数据管理能力。

系统优势：

●有助于快速开发使用 MCU 的云连接设备。
●通过 Pmod™ 提供 LTE Cat-M1 蜂窝连接，实现广泛的网络覆盖。
●可通过 Pmod 和 Arduino 接口实现灵活扩展。
●借助灵活软件包（FSP）可无缝集成 Azure 或 AWS 云服务。
●配备传感器，可综合检测湿度、温度、压力和空气质量。

相关资源

芯片

登记需求

展开

自动光学检测（AOI）

自动光学检测（AOI）系统需要强大的 MPU，如 RZ/V2M。用于 AI 的动态可重构处理器（DRP-AI）硬件 IP 用于高速 AI 推理和准确性是必要的功能。一个主要的区别是快速的无线通信，以实现高数据吞吐量。该系统包含一个 SMARC SOM 模块、一个提供 Wi-Fi 6 的 M.2 Type E CL8040 模块和一个现成的摄像头模块，全部插入载板。

系统优势：

●采用CL8040，保证2.4GHz和5GHz频段的低延迟和低干扰
●配备 4x4 MIMO 天线，可实现高 Wi-Fi 吞吐量
●采用标准的 M.2 Type E 外形尺寸和 PCIe 接口，性能卓越
●为 Wi-Fi 模块（内部生成的其他电源轨）提供单 3.3V 电源，为 SMARC 模块提供额外的 5V 电源

相关资源

芯片

•RZ T2M 数据手册

•RZ T2M 硬件手册

登记需求

展开

连接工业以太网的传感器

瑞萨电子 R-IN32M3 (RY9012) 工业以太网模块解决方案有助于加速工业传感器解决方案的开发。它支持市场上最流行的工业以太网协议：PROFINET、以太网/IP™ 以及 EtherCAT。在此传感器解决方案中，使用 RY9012 模块可将瑞萨电子的传感器轻松集成到工业以太网中。

系统优势:

●帮助您推进工业以太网传感器的应用
●集成了 2 端口 RJ45 连接器和工业以太网交换机
●支持主流的工业以太网协议：PROFINET、以太网/IP™ 和 EtherCAT
●仅需极少的外部组件
●无需开发和维护工业以太网协议软件

相关资源

芯片

登记需求

展开

面向安全应用的高精度距离探测器

飞行时间（ToF）技术已得到普及，并已广泛用于各种应用中。该系统集成了 ToF IC，可提供用于精确远距离测量的易于设计和控制的高性能解决方案。

设计上针对手持应用进行了优化，包含 MCU。该MCU的模拟功能支持允许轻松实施锂离子电池的 USB 充电。电压和电流也可以通过实时反馈进行监控，同时可以根据需要调整充电模式。

系统优势：

●飞行时间（ToF）与远距离测量（超过 10m）
●基于 MCU 的锂电池管理。包括预充电、恒定电流 (CC) 、恒定电压（CV）充电模式、过流、过压和过热保护

相关资源

芯片

登记需求

展开

飞行时间（ToF）传感器模块

飞行时间（ToF）传感器模块可以覆盖广泛的范围，并可以根据每种情况的要求调整距离（例如，功能安全的距离是 2 米）。为符合工业 4.0 通信级别标准，所有来自传感器的信息都包含一个外部接近传感器，该传感器模块可以直接将信息上传到云。

系统优势：

●使用这个小型可扩展的模块，客户可以轻松实现他们的产品。
●ISL29501 具有内置的电流 DAC 电路，可以驱动一个外部大电流LED。来自发射器的调制光被反射到目标上，并被光电二极管接收。它提供的传感精度优于普通红外传感器，而且其成本和功率比有摄像头的图像传感器更低。

相关资源

芯片

登记需求

展开

采用 AnalogPAK 的电流环路通信

该系统使用 AnalogPAK™ 配置一个 4 至 20mA 的电流环路，用于主设备和从设备之间的通信。 AnalogPAK™ 能够作为高速可寻址远程传感器（HART®）调制解调器支持对通信数据进行调制和解调，还可支持 1200Hz 和 2200Hz 的 FSK 调制。

系统优势:

●AnalogPAK™ 可提供更小的尺寸和更低的成本。
●SLG47011 将 HART 调制解调器集成到单个芯片中，可根据用户需求灵活选择 MCU。
●SLG47003 中的零漂移、超低偏移运算放大器可确保稳定和、高精确度的信号传输。

相关资源

芯片

•RA2L1数据手册（中英）

•RA2L1硬件手册（中英）

登记需求

展开

工业条码扫描仪

条码扫描仪广泛用于工业应用中，比如自动跟踪和质量控制。与其他跟踪方式相比，条码扫描仪有诸多优势，因为它们的输入速度更快，可靠性更高，且能够扫描大量信息，同时还能保持灵活性。

瑞萨电子拥有广泛的微控制器/微处理器 (MCU/MPU)、功率和模拟器件，可用于开发任何条码扫描仪解决方案，能够根据具体需求优化解决方案。该设计采用瑞萨电子 RZ/A2M MPU,用于需要进行高速图像处理的智能设备、网络摄像头、服务机器人、扫描仪产品和工业机器中基于嵌入式人工智能 (e-AI) 的成像。它结合专有动态可配置处理器 (DRP) 技术，提供独特的图像识别和机器视觉混合方法，实现了图像数据快速预处理和特征提取。

该解决方案还采用了瑞萨电子高性能的功率和模拟器件，如 PMIC、DC/DC、USB 电源控制器和集线器控制器、运算放大器 (OPA)、时钟和先进的数字环境光传感器。

系统优势:

●基于嵌入式人工智能的高速图像处理设备，支持 DRP 技术
●瑞萨丰富的功率和模拟器件：PMIC、DC/DC、USB ASSP、运算放大器、计时和传感器
●二维码识别和环境光接近感应
●支持 HDMI 监控和扩展的 AI 特性

相关资源

芯片

•RZ A2M 硬件手册

登记需求

展开

应急救援广播系统（船只）

高效的应急广播系统是专门为船只设计的。该高性能系统包括系统控制、人机界面（HMI）、触摸控制、报警声音输出、LTE Cat-M1/NB1/NB2、GNSS 连接和系统加密。整个设计旨在通过利用 Arm® 生态系统实现卓越的可扩展性和更方便的可维护性。此外，它还集成了瑞萨电子功率器件，以实现自适应太阳能充电和高效的电池管理系统。

系统优势：

●HMI、触摸和安全性由 240MHz 高性能 MCU 提供。
●成熟且经过现场验证的 LTE-M/NB-IoT 协议栈。
●GNSS功能允许使用各种卫星进行跟踪和定位。
●用于太阳能充电和电池管理系统、最大功率点跟踪（MPPT）和电池控制算法的高性能功率器件。

相关资源

芯片

•RA6M3数据手册（中英）

•RA6M3硬件手册（中英）

登记需求

展开

物联网冷链监控

这种冷链温度监测解决方案使用无线传感器，通过窄带物联网 (NB-IoT) 网络测量和记录远程位置（如冷藏箱）的实时温度，同时检测温度变化。

用于冷链管理解决方案的可扩展低功耗 (LE) 蓝牙™利用支持物联网的传感器来监控和管理具备防篡改功能、包装温度敏感的环境，以防止供应链中发生移动时出现变质和浪费。

系统优势:

●使用配置蓝牙LE 5.0的 RA4W1 32 位 MCU 进行实时监控，应用于需要安全性、大容量 RAM 和低功耗的物联网，其外形尺寸为 7 x 7mm。
●安全加密引擎（AES128/256，GHASH，TRNG）。
●利用瑞萨的高精度传感器如‘’ZMOD4410 室内空气质量传感器和 HS3001 湿度和温度传感器进行环境监测。
●RA4W1 完全符合 2Mbit 的高吞吐量 (HT) 和单芯片 MCU 的远程支持要求，这种解决方案颇具成本竞争力，面向需要高性能 Arm® Cortex®-M4 内核的基于物联网的应用市场推出。

相关资源

芯片

•RA4W1数据手册（中英）

•RA4W1硬件手册（中英）

登记需求

展开

越野 GPS 制导系统

在农业和越野工业环境中，精确导航对于提高效率、最大限度地减少浪费和降低运营成本至关重要。在越野环境中手动导航机器通常会导致人为错误，从而导致农作物受损、资源使用效率低下和生产力下降。因此，将高精度全球定位系统（GPS）和全球导航卫星系统（GNSS）集成到自动化机械中已成为应对这些挑战的关键趋势。

这种设计结合了高精度的 GPS/GNSS 系统，可为非公路工业机械提供精确的导航和自动化，最大限度地减少作物损害，优化路径并提高作物产量。可选的路径跟踪摄像头增加了额外的精度层，进一步降低了出错的风险。该系统利用传感器监控舱内情况，并通过窄带物联网（NB-IoT）报告未经授权的移动，从而增强了安全性和安保性。这些功能可确保准确跟踪越野车辆，并支持高效的救援和恢复操作。

系统优势:

●精确的 GPS/GNSS 跟踪可确保非公路机械的精确导航，减少农作物损坏并提高产量。
●个人认证通过确保只有授权人员才能操作机器来增强设备安全性。
●一氧化碳、温度和湿度传感器可监测舱内的安全性和舒适性。
●通过 NB-IoT 报告未经授权的移动功能可在设备被盗或未经授权使用时提供实时警报。

相关资源

芯片

•RA8D1数据手册（英）

•RA8D1硬件手册（英）

登记需求

展开

车队跟踪

瑞萨电子车队跟踪器解决方案将GPS和LTE Cat-M1用于资产监控、远程信息处理、运输和物流等不断增长的市场。通过此硬件参考设计和使用 RA MCU 灵活软件包（FSP）的固件开发，可以轻松进行开发。

系统优势:

●Arduino Portenta C33模块采用瑞萨电子Arm® Cortex®-M33 MCU，支持MicroPython和其他高级编程语言，集成 128Mbit QSPI 闪存。是物联网实时应用的理想选择。
●支持直接连接外部数字和模拟输入以及数字输出。
●拥有 9 个自由度（9DOF）传感器，用于驾驶员行为监控。
●电源干扰保护。
●记录通信盲区中的位置。
●可用于非车队物联网应用，作为通信适配器板。

相关资源

芯片

登记需求

展开

远程预测性维护系统

在工业领域，设备维护通常根据时间表或预防性维护周期进行，这可能会导致不必要的成本和停机时间。随着设备老化，意外故障的可能性变得更大，这使得基于时间的维护效率低下且成本高昂，可能导致计划外停机。预测性维护通过对设备进行实时状态监测来解决这些问题。它涉及准确监控机器或任何工业设备当前状况的技术，旨在使用自动准实时分析和机器学习来预测即将发生的故障。与日常或基于时间的预防性维护相比，这种方法有望节省成本，因为仅在必要时执行任务。

在这种远程预测性维护设计中，有关振动、声音信号、温度、湿度和其他参数等关键参数的数据由 AI 算法进行评估和处理，该算法可在设备故障发生之前对其进行预测。该系统使用 LTE-M、窄带物联网（NB-IoT）和安全消息队列遥测传输（MQTT）等安全连接选项，将数据传输到仪表板，监管人员可以在仪表板上直观地查看机器运行状况，并在需要维护时接收警报。这样就可以根据需要进行维护，大大减少计划外停机时间，并最大限度地减少服务呼叫。

系统优势：

●通过 Web 浏览器远程可视化每个泵或电机的运行状况，实现实时监控，减少不必要的服务呼叫，最大限度地延长设备正常运行时间，并允许操作员跟踪设备状态并做出明智决策。
●便于使用的 GUI 可通过蓝牙®进行调试、本地数据传输和固件更新，从而简化系统设置，实现快速部署，最大限度地减少系统中断次数。
●嵌入式 AI 算法可以远程更新以进一步增强功能，确保持续优化预测性维护能力，并在无需现场干预的情况下实现实时改进。
●具有多种连接功能，如 LTE-M、蓝牙、以太网 10/100Mbit、USB 和 CAN，可集成到各种工业环境和基础设施中。

相关资源

芯片

登记需求

展开

通用型蓝牙低功耗到达角定位器，用于资产定位追踪

资产定位跟踪在各个行业都是必不可少的，包括物流、制造、医疗保健和安全等行业。这些行业需要实时可见性来跟踪资产移动或错放，提高供应链效率，防止盗窃。

瑞萨电子的大规模资产跟踪和定位（ATLAS）提供一流的跟踪系统，即使在具有挑战性的射频环境中，也能以低至 10 厘米的精度跟踪 500+ 个标签/定位器/秒或数千（1000）个标签/定位器。与 IOSEA 合作开发的 Telemos Locator 等具体实施方案与智能资产跟踪标签和蓝牙®低能耗标签相结合，可轻松适应，快速上市。

系统优势:

●实时定位和大规模标签跟踪（1000 个标签，精确度可达 10 厘米）。
●与客户现有的实时定位系统（RTLS）后端或 IOSEA 一流的 RTLS 后端/微服务兼容，实现可扩展、高效和准确的实时位置跟踪。
●同时支持到达角（AoA）、出发角（AoD）、ATLAS、ATLASlite、Eddystone™ 和 iBeacon™ 标签。

相关资源

芯片

•RA6M4数据手册（中英）

•RA6M4硬件手册（中英）

登记需求

展开

具备 AI 加速器的 HMISoM

具有人工智能 (AI) 的可扩展 SMARC 2.1 模块 (SoM) 系统解决方案基于强大的瑞萨电子 RZ/G2 和RZ/V2微处理器系列以及完整的电源和时序树。它展示了用于人工智能人机界面应用（例如智能工业控制终端）的一站式架构。

系统优势：

●Linux 操作系统
●3D 图形加速引擎
●H.264 编解码器（RZ/G2L 和 RZ/V2L）
●用于图像 AI 应用的 DRP-AI（仅限 RZ/V2L）
●用于可扩展性的多核心配置
●板载单一可编程时钟发生器
●广泛的通信接口支持
●带有热插拔支持的稳健电源

相关资源

芯片

•RZ G2L、G2LC 硬件手册

登记需求

展开

具有 AI 功能的可扩展人机界面 SMARC SoM

系统级模块（SoM）系统是一种结构紧凑的即用型处理器模块，由于其能够显著缩短嵌入式系统的开发周期，加快产品上市时间并降低总体项目成本，因此在各个行业中广受欢迎。在智能显示器、智能城市和工业应用等对实时通信和处理至关重要的应用中，支持多内核、高性能图形和强大无线协议的 SoM 需求量很大。

该款可扩展的人机界面（HMI）智能移动架构（SMARC）SoM 设计为驱动显示器（HDMI 和 LVDS）的 MPU 提供了优化的电源和时序树。它结合了多核处理器与高性能图形和硬件支持，以实现视频编码/解码。该设计包含了无线协议（Wi-Fi 和蓝牙®）和千兆以太网，确保了全面的连接性，还配备 CIP Linux 内核的长期安全支持和实时补丁，使设计人员对系统可靠性感到放心。

系统优势:

●Arm® Cortex®-A53 和 Arm® Cortex®-A57 内核、2/4GB LPDDR4 和 32GB eMMC 闪存上的强大 MPU 提供高性能多核处理和高级图形功能，支持复杂的 HMI 应用。
●高性能，多达 8 个内核、PowerVR 3D 图形、H.265 播放和 H.264 录制/播放支持要求苛刻的多媒体应用程序。
●用于内部 L1 和 L2 缓存的纠错码（ECC）以及用于外部 DDR 内存接口的 ECC 可确保数据完整性和系统稳定性。
●具有超长期支持（SLTS），可提供 10 年的安全维护、CIP 内核实时补丁和验证 Linux 软件包（VLP），从而降低了维护成本并延长了产品寿命。

相关资源

芯片

登记需求

展开

具有 NFC 身份验证功能的打印机控制面板

共享办公打印机通常是企业安全方面的弱点。如果没有适当的身份验证，未经授权的用户可能会访问或打印敏感信息，从而导致信息泄露或数据泄露。这就促使人们加强共享办公空间的安全性，并采用确保只有授权人员才能访问共享设备的系统。近场通信（NFC）技术既安全又方便，正在成为大多数企业环境中的身份验证标准。

该设计的特点是打印机控制面板集成了基于 NFC 的卡认证，将进入/退出卡与共享的办公室打印机连接起来。此设置可实现无缝、安全的身份验证，确保只有授权用户才能使用打印机并访问敏感信息。

系统优势:

●通过 NFC 连接的安全性和身份验证确保只有授权用户才能访问打印机，从而减少信息泄露。
●身份验证和控制面板功能的分离可实现更大的设计灵活性和定制。
●高性能 NFC IC 减少了主机 MCU 的负载，并且需要更少的 MCU ROM，从而实现了高效的系统性能。
●该系统可以使用带有 Pmod™ 接口的评估板快速进行原型设计。

相关资源

芯片

登记需求

展开

基于 RTOS 的 RZ/A3UL HMI SMARC 模块化系统 (SoM)

这款紧凑的 SMARC 2.1 模块化系统 (SoM) 包含 Renesas RZ/A3UL 微处理器，用于 RTOS 应用。该系统设计架构提供了完整的电源和时钟树。针对实时人机界面 (HMI) 应用，如智能家居/建筑或工业终端。

系统优势:

●RTOS 操作系统
●低功耗的单核 Arm® Cortex®–A55 配置
●支持多种内存：八线闪存和 RAM、DDR、QSPI、eMMC
●单一可编程时钟发生器
●支持多种通信接口：USB、以太网、CAN 和 Wi-Fi/蓝牙低能耗 (LE)

相关资源

芯片

登记需求

展开

多显示器人机界面 SoM

模组系统 (SoM) 解决方案为小尺寸，即用型处理器模块。借助 SoM，客户能够加快嵌入式产品的上市速度，缩短其整体项目日程。

这种成功产品组合为 RZ/G2M 微处理器 (MPU) 提供经过优化的电源和时序树，该微处理器驱动三个显示器(HDMI、LVDS 和 RGB)。有助于模组系统设计人员采用成熟的方案，规避设计中出现的风险。

系统优势:

●强大的 RZ/G2M MCU 搭配 4x Arm® Cortex®-A53 (1.2GHz) 和 2x Arm® Cortex®-A57 (1.5GHz)处理器
●双相输出可编程电源管理 IC (PMIC)，每相 5A 输出
●完整的电源和时序系统设计

相关资源

芯片

登记需求

展开

超小型指纹传感器

瑞萨电子的超小型指纹传感器解决方案是采用了适合 USB 适配器识别模块的紧凑型设计。这可以通过具有高性能和安全功能的超小型 RA6M4 微控制器 (MCU) 来实现。此外，在具有 USB 2.0 数据带宽/功率范围的高性价比配置中使用现代化的 USB-C，使我们能够将指纹传感器缩小到 12mm x 12mm（加上 USB-C 接口本身的 8mm x 8mm）。

●除了指纹传感器本身，瑞萨电子的产品组合涵盖了其中所有的电子器件。
●支持 TrustZone® 的 Arm® Cortex®-M33 MCU，安全的加密引擎和全套软件包，可轻松实施安全的应用。
●可选扩展允许在工业自动化主机中使用隔离RS-485 总线连接进行身份验证。

相关资源

芯片

登记需求

展开

非接触式按键

非触摸式按键解决方案可广泛应用于家庭（照明开关、浴室开关等）和公共场所（自动售货机、电动门等）。无需直接接触按键即可检测到触摸；从而减少细菌和污垢在手指上粘附。非接触式按键解决方案减轻了对表面污染的担忧。

瑞萨电子为非接触式按钮解决方案提供了一款参考设计。要了解更多信息，请查看非接触式按键参考设计页面。

系统优势：

●入门级 RA 32 位 MCU 配备了电容式触摸传感器单元 2（CTSU2），可提供拥有高灵敏度和高抗噪性的非接触式控制。并且兼容所有包含 CTSU 的瑞萨电子 MCU。
●超低 Iq 升降压可以完全提取低至 1.8V 的电池功率。
●输出电压可由 I2C 总线调节。

相关资源

芯片

•RA2E1数据手册（中英）

•RA2E1硬件手册（中英）

登记需求

展开

基于Wi-Fi 6的工业网关

该解决方案展示了搭载四核 Arm® Cortex®-A57 和四核 Arm® Cortex®-A53 CPU 的超高性能 MPU 的功能和特征，丰富的外设支持， LVDS、PCIe 和千兆级以太网、DDR、USB 3.0、SD 等存储器接口。

电源和时钟设计简单，可节省 PCB 尺寸。高性能、高度集成的 Wi-Fi 6 (802.11ax) R2 单PCIe 芯片，可提供灵活、稳定的最佳 Wi-Fi 网络。

系统优势：

●现场数据处理：超强的 MPU+Wi-Fi 6 模块连接；同时，RZ/G2H MPU 支持超过 50GB/s 的储存器带宽性能，能为现场可编程逻辑控制器 (PLC) 应用实现最快的数据传输。 Wi-Fi 芯片可驱动高达 4.8Gbps 的PHY/数据链路速度。
●高度集成 PMIC：简化了系统电源设计和 PCB 尺寸，3 颗电源芯片即可涵盖所有电源树。
●高度集成时钟：简化了系统时钟设计并限制了时间抖动。

相关资源

芯片

登记需求

展开

工业用嵌入式可编程逻辑控制器 (PLC)

该嵌入式可编程逻辑控制器 (PLC) 解决方案包括具有灵活的 IO 和/或标准接口数量和类型的客户定制软件。

系统优势：

●基于瑞萨电子灵活软件包 (FSP) 的客户定制软件
●具有添加行业认可的软件堆栈（例如 EtherCAT）选项
●灵活选择 IO 和/或标准模拟+数字 IO
●有线接口，如 RS-232、RS-485、IO-Link、ASi-5、以太网、USB
●无线接口，如 Bluetooth、LTE-M、NB-IoT
●物联网连接（如 MQTT、GUI）
●标准 24VDC（噪声 18V - 28V）电源

相关资源

芯片

登记需求

展开

打印机电源排序器和 I/O 扩展器（PPC 或 MFP）

如普通纸复印机（PPC）和多功能打印机（MFP）等高性能打印机的各种功能都是由 ASIC 和/或 MPU 控制。该款设计增加了一个专用 MCU 来增强功能并优化系统。 MCU 提供电源排序功能，以降低系统待机电流并支持快速启动。此外，MCU 用作 I/O 扩展器，减少了 ASIC 和 MPU 上所需的引脚数量，从而优化了系统总成本。

系统优势:

●排序功能控制每个模块和设备的电源，降低系统待机电流并实现快速启动。
●该设计减少了 ASIC 和 MPU 引脚的数量，使用高引脚数 MCU 作为 I/O 扩展器，优化了总器件成本。
●该款设计不仅适用于打印机，也适用于需要大量 I/O 的配备 ASIC 和 MPU 的系统。

相关资源

芯片

登记需求

展开

扭矩控制系统

各种工业设备，如螺丝拧紧机和扭矩测试仪，需要在测量扭矩的同时控制电机旋转。通过将扭矩测量信号从配备高精度模拟前端的 MCU 输入到电机的高精度电机控制解决方案，并执行反馈控制，只需简单配置即可实现高分辨率扭矩控制。

系统优势：

●使用带有高精度模拟前端（AFE）的 RX23E-A 32 位 MCU 进行高精度扭矩测量
●RX/RA T系列允许在简单的配置中结合精密电机控制和测量，以实现高分辨率转矩控制
●高精度传感，由低噪声、高 PSRR（电源抑制比）、稳定的高质量电源支持

相关资源

芯片

•RA4T1数据手册（英）

•RA4T1硬件手册（英）

登记需求

展开

智能水执行器

当无线智能水传感器检测到水分含量过高或水溢出时，即使在没有 Wi-Fi 基础设施的情况下，该关闭阀系统也可以自动动作，无需人工干预。此功能对于偏远和无人值守的建筑物和基础设施特别有益，可防止因供水关闭而损坏管道。此外，它还有助于植物、农业和园艺的远程浇水。

系统优势：

●LTE/NB-IoT支持供水关闭，确保与智能水传感器无缝集成。
●太阳能/可充电电池允许独立运行，即使在没有主电源或掉电条件下也是如此。
●LTE-M/NB-IoT 几乎可以在任何地方运行（假设网络覆盖）。
●高/低湿度或溢水可以通过 LTE 传感器或通过 MQTT 命令来指示。
●超低功耗 LTE/NB-IoT + 低 IQ DC/DC 可实现较长的运行/待机时间。
●适用于自主、无人值守的基础设施/建筑。

相关资源

芯片

•RA4E2数据手册（英）

•RA4E2硬件手册（英）

登记需求

展开

电梯控制系统

该电梯控制系统由主控制板、内部/呼叫板和外部/呼叫板以及瑞萨电子交流伺服解决方案和门控制板组成。整个电梯系统需要稳定、可靠、实时的通信，以确保最佳安全性。瑞萨电子提供工业级或更高等级的电源（DC/DC 降压稳压器、LDO）、RA MCU 和各种接口 IC（RS-485 收发器、隔离式光电耦合器），以促进完全稳定电梯系统的开发。

系统优势：

●Arduino Portenta C33模块采用瑞萨电子Arm® Cortex®-M33 MCU，支持MicroPython和其他高级编程语言。部署 AI 驱动的项目变得快速而简单。
●强大的RS-485和最高的隔离性能确保了稳定可靠的通信。
●高可靠性降压稳压器和 LDO 可提供稳定的电源。
●GreenPAK混合信号器件提供了按键输入和LED控制的灵活性。
●NFC读卡器用于用户身份验证。

相关资源

芯片

登记需求

展开

精密 TIG 焊接控制器

钨极惰性气体（TIG）保护焊，也称为钨极气体保护电弧焊（GTAW），是一种使用非消耗性钨电极产生热量并焊接材料的方式，主要是产生铝等薄金属。随着自动化和精确度在制造业中变得越来越重要，对高级焊接控制器的需求也在增长。各行各业正在转向更高效、更紧凑、功能更丰富而且集成了安全措施和无线连接的系统。由于更加注重工人的安全，因此集成了气体检测和优化的人机界面 (HMI)，使焊接系统更加安全和易于使用。

这种 TIG 焊接控制器设计是一个完整的 DC + AC/DC TIG 可编程焊接控制系统。它提供精确、宽范围的电弧电流测量，可以精确控制焊缝。它采用气体传感器，可有效检测焊接过程中的有害副产品，例如臭氧，从而提高安全性。此外，它还包括一个 IR 多点触控 HMI，即使戴着手套也能准确检测触摸输入，以及用于实时系统控制和监控的无线连接。

系统优势：

●次级侧的精确、宽范围电弧电流测量可精确控制焊接电流，从而提高焊接质量并提高工艺效率。
●通过实时监测气体水平，检测臭氧和其他危险气体可以提高工作环境的安全性。
●用于高侧测量和控制的隔离控制器可保持系统稳定性并防止电气干扰。
●红外多点触控 HMI 显示屏，可戴手套操作，使操作员能够轻松控制系统，提高恶劣工业环境中的安全性和便利性。
●通过 Wi-Fi 或低功耗蓝牙®（LE）进行无线连接，可以远程监控和控制焊接系统。
●集成的水冷控制电路优化了系统的冷却，使焊接工具更加紧凑。

相关资源

芯片

登记需求

展开

1.2kW 高压 GaN 逆变器

工业应用通常需要用于电机驱动的小型高效高压逆变器，这促使工程师开发创新的节能解决方案。此设计采用高压逆变器和功率因数校正（PFC）电路，采用最新的氮化镓场效应管（GaN FET）技术，可实现高效率。强大的 MCU 提供精密的电机控制，而 GreenPAK 和 HVPAK 器件则确保基于硬件的电路受到保护。可带来成本低且效率高的工业电机驱动。

系统优势：

●240MHz MCU 提供高分辨率 PWM，实现精密电机控制
●GaN FET 可促进高效的功率因数校正（PFC）和三相逆变器的开发
●GreenPAK 支持硬件 PWM 击穿保护
●HVPAK 提供过压保护和高压放电功能

相关资源

芯片

•RA6T2数据手册（中英）

•RA6T2硬件手册（中英）

登记需求

展开

10.5kW 大功率电机控制

该设计提供了一个完整的大功率同步/BLDC 电机控制系统，支持来自三相 Y 型连接电源高达 10.5kW 的功率。它配备了高性能 Arm® Cortex®-M33 MCU，可在隔离环境中进行电机控制和功率因数校正 (PFC) 调节。该系统采用光耦合 IGBT 驱动器控制高压 IGBT 半桥。系统通过与外部控制单元连接的隔离式 RS-485 控制该 MCU，且可选择使用 CAN 接口。

系统优势：

●具有单线控制功能的完整系统，可扩展到用于预测性维护的 eAI 功能。
●一个 MCU 就可以实现高效的电机和电源 PFC 控制。
●可通过 RS-485 或 CAN 接口灵活连接控制单元。

相关资源

芯片

•RA6T2数据手册（中英）

•RA6T2硬件手册（中英）

登记需求

展开

400V/2kW 同步电机控制器，带 HMI 控制器

该款高端（400V/2kW）同步电机系统使用单相或三相主电源运行。它采用高性能 Arm® 内核 MCU 进行电机控制，在安全的隔离环境中工作，并通过光耦合 IGBT 驱动器管理高压 IGBT 半桥。该系统包含一个带功率因数校正（PFC）的单相或三相电源，可在极高要求的工业应用中高效可靠地运行。

系统优势：

●由一家供应商提供完整、高性能的电机控制系统，确保兼容性和简化支持
●包含与 ASi5 工业系统总线和本地 HMI 控制前端的连接
●采用 PFC 以提高能源效率

相关资源

芯片

登记需求

展开

48V 无刷直流（BLDC）电机位置控制

随着对小型高效产品需求的增加，无刷直流（BLDC）电机的应用迅速增长。 BLDC 电机设计的核心是稳健可靠的电机控制电路与多功能 MCU 配对，可用于安全控制算法。电机控制电路的关键元件包括 MOSFET 驱动器、多功能 MCU、稳压器、电池平衡器和电池充电器。这款 48V 位置控制系统集成了这些组件，可为各种工业应用提供精确高效的电机控制。

系统优势:

●采用超低功耗 MCU，可提高能效。
●提供 4μs 的快速唤醒时间，以实现灵敏的控制。
●集成了带有运算放大器和比较器的 12 位 ADC。
●通过客户可编程 EEPROM 进行自定义设置，提供精确的电池平衡和监控。

相关资源

芯片

登记需求

展开

交流变频器和通用逆变器系统

该系统为交流驱动器和通用逆变器提供基本配置和基本组件，可用作变速控制器，以精确调节感应和同步电机中的轴转速。它广泛用于输送机、起重机、电梯、风扇、泵和压缩机等工业机械。由于其应用场景广泛，该系统支持多种可选功能，以满足不同的工业需求，确保在各种设置下的适应性和效率。

系统优势：

●客户可以轻松满足交流驱动器和通用逆变器系统的主要集成电路规格要求
●为使用绝缘栅双极晶体管（IGBT）模块或智能功率模块（IPM）提供灵活性
●提供具有高性能微控制器和集成模拟器件的高精度电机控制系统
●高性能微控制器支持在一个微控制器中进行电机控制和通信

相关资源

芯片

登记需求

展开

绝对感应式位置传感器

这种简单而经济高效的设计采用了现成的器件，如标准型 PCB、瑞萨电子的位置传感器、无源器件和用作感应目标的金属片。此传感元件的一组线圈位于 PCB 板上，而不在瑞萨电子 IC 内部，因此传感器系统可根据客户的具体应用场景进行定制。由于其灵活性，传感器系统能够根据客户的需求进行定制。该系统采用双感应式位置传感器（IPS）进行绝对位置检测，优化了线圈尺寸，符合当前市场趋势（如 35mm 电机）。

系统优势：

●提供经济实惠的解决方案，同时支持转速高达 250,000 RPM 的电机。
●可根据客户应用场景进行定制，支持所有三种机械结构类型，而且电机电极对数与传感器扇区数量相匹配。
●此 MCU 有三个 ADC 单元，具有专用通道采样保持功能，可通过同步触发启动 AD 转换。
●具有高精度：实际分辨率 15 位，精度 12 位。

相关资源

芯片

登记需求

展开

面向 MPU 的高性能电源平台

RZ/T2M 是一款业界领先的高性能多功能 MPU，而 RZ/N2L 是一款新一代以太网通信 MPU。两款产品都需要精确的电源开/关时序。此平台提供了一个经过专门设计的简单、经济的电源树，符合 RZ/T2M 和 RZ/N2L MPU 的电源要求，可确保其在工业应用场景中的高效、可靠性能。

系统优势：

●可为 MPU 提供高性能降压和 LDO 电源。
●利用 GreenPAK™ 可编程混合信号矩阵实现紧凑、低功耗的单集成电路以管理电源序列。
●确保精确的电源开/关时序以实现理想的 MPU 运行。

相关资源

芯片

登记需求

展开

交流伺服

瑞萨电子的交流伺服系统将电机控制与 EtherCAT 设计集成在一起，通过对同步时间要求严格的工业以太网通信来支持高速和高精度电机控制。该系统由系统控制、电源驱动和电机编码器三个模块组成，它们在保持高度互连的同时实现了物理隔离。这种单片设计采用高性能 MPU，在性能和成本方面优于传统的双芯片平台。

系统优势：

●在系统板的指导下，通过 EtherCAT 使用 CiA 402 驱动行规轻松实现电机控制。
●二合一芯片设计无需额外的 FPGA，从而优化了整体系统成本。
●瑞萨电子提供超过 50% 的系统 BOM，减少了从多个供应商采购所带来的交付问题。

相关资源

芯片

登记需求

展开

具备工业网络和功能性安全支持的电机控制系统

瑞萨电子提供用于工业电机控制的综合系统，该系统集成了用于相互监控的 MPU 和 MCU，以及电源 IC、delta-sigma（ΔΣ）调制器和其他重要器件。这些元件的组合为电机控制、工业网络和功能安全提供了一种简化的高性能方法，确保在工业环境中高效可靠地运行。

系统优势：

●通过将 MPU 与外围设备组合来配置高精度系统，从而减少对外部元件的需求。
●在 MPU 中利用双 CPU 内核实现高精度电机控制和工业以太网通信。
●支持主要的工业以太网协议，如 EtherCAT、Ethernet/IP、PROFINET IRT 和 OPC 统一架构（OPC UA），配置简单，只需最少的外部组件。
●通过一个 MPU 和一个 MCU 的相互监控，简化了功能安全系统的创建过程。
●包含 RZ/T2M 电机解决方案套件，用于全面评估和开发。
●配备来自岛富士电机公司的 SBEV-RZ/T2M 评估板，可用于开发和评估一流实时控制应用的软件。

相关资源

芯片

•RZ T2M 数据手册

•RZ T2M 硬件手册

登记需求

展开

机器人四肢的伺服电机控制

控制机器人运动的能力对各行各业都至关重要，包括制造业、物流业和医疗保健业。精确运动对于满足行业标准、提高运行效率和确保安全至关重要。

这种用于机器人肢体的伺服电机控制为角运动提供精确的电机控制，具有足够的扭矩和速度，确保肢体按预期移动。它还能通过主机 MCU 的 UART，以单线方式监控多个电机的状态，使用户能够减少系统中的线束并控制机器人肢体，并控制服务机器人、机械手和自动导引车（AGV）等应用中的机器人肢体。

系统优势：

●通过指令对电机角度进行精确控制，具有足够的扭矩和速度，提供高度灵敏和灵活的功能。
●HVPAK™ 可编程混合信号矩阵在微型 2mm x 3mm QFN 封装中具有高压 H 桥功能，有助于最大限度地减小伺服电机的尺寸。
●通过具有回声消除功能的单线 UART 监控状态，简化了通信线路，同时确保了信号的完整性。
●级联多个伺服系统可以减少系统中的线束，从而降低 BOM 数量和系统成本。
●体积小巧，易于嵌入机器人。

相关资源

芯片

•RA4M2数据手册（中英）

•RA4M2硬件手册（中英）

登记需求

展开

带有图像处理 RTOS MPU 的机器人控制器

此款解决方案提供了适用于机器人的先进技术，将人工智能 (AI) 引入机器人终端，如工业机器人和机器人通信。

系统优势：

●高度集成的 MPU，集成有接口 IC、时钟、电源和音频解决方案。
●RZ/A2M MPU 采用 Arm® Cortex®-A9 CPU，专为需要高速图像处理的基于 e-AI 的成像而设计。它结合专有动态可配置处理器 (DRP) 技术，提供独特的图像识别和机器视觉混合方法，实现了图像数据快速预处理和特征提取。

相关资源

芯片

•RZ A2M 硬件手册

登记需求

展开

机器人系统的 ROS 本体控制器

随着对流程和任务的效率和精度的要求越来越高，机器人在各行各业的应用也在迅速增加。机器人系统正变得越来越复杂，需要执行涉及各种子系统的多重任务和流程，这就需要一个集中式的主体控制器来管理整个机器人系统的整体协调和集成。

这款集中式机器人操作系统（ROS）本体控制器可基于 ROS（一组开源软件库和工具）控制多个伺服系统，从而提供集中控制、通信和可靠的电力输送。

系统优势:

●ROS 提供了一种控制机器人的标准化方法，因此这种设计非常适合协调复杂的机器人行为，并确保不同组件之间的无缝通信。
●DDS 和 ROS 的无缝集成，由高性能 32 位 MCU 提供支持，确保在资源受限的环境中高效运行。
●通过 1-wire UART 和 RS-485 进行多伺服控制，降低了系统复杂性和成本。
●支持通过以太网、USB 和 Wi-Fi 模块进行 Pub/Sub 通信。
●4.5V 至 40V 的宽电源电压范围提供与各种设备的兼容性。

相关资源

芯片

登记需求

展开

配备以太网的 9 轴工业电机控制装置

瑞萨电子为 9 轴电机控制提供了一个全面的系统，具有高性能 MPU、电源 IC、delta-sigma（ΔΣ）调制器以及支持组件。该系统非常适合机器人、运动控制器和工业网络中的应用。

系统优势：

●该系统将 MPU 与外围设备集成在一起，最大限度地减少了对外部组件的需求。
●MPU 的双 Arm® Cortex-R52® 内核可实现高精度电机控制，并促进工业以太网通信。
●它通过 MPU 的 delta-sigma（ΔΣ）接口和 ΔΣ 调制器提供高精度电流感应，并通过 MPU 编码器接口和 RS-485 连接支持各种编码器类型。
●MPU 的四个 Arm Cortex-A55 内核执行高级算术处理，包括用于 9 轴电机控制的轨迹形成。
●该系统支持主要的工业以太网协议，如 EtherCAT®、Ethernet/IP™、PROFINET® 和 OPC 统一架构（OPC UA），配置简单，只需最少的外部组件。
●使用 MPU 和一个 MCU 便可以轻松构建功能安全系统，以实现相互监控。
●瑞萨电子提供参考电路和各种示例程序，以协助实施。

相关资源

芯片

•RZ T2H N2H 数据手册

•RZ T2H N2H 硬件手册

登记需求

展开

高性能视觉 AI 系统

高端视觉 AI 系统采用瑞萨电子的 DRP-AI 高效 AI 加速器和 OpenCV 图像处理加速器，可帮助下一代机器人实现实时目标检测。该系统适用于多种应用场景，例如，使用摄像头监控周围环境以估计其位置的机器人吸尘器，以及使用摄像头识别和拾取指定零件的工业机器人。它提供了增强机器人系统功能和精密性的高级功能。

系统优势：

●最大容量为 80 TOPS 的新一代人工智能加速器 DRP-AI，可实现高精度、高速的边缘图像 AI 系统。
●片上高速 Arm® Cortex®-R8 双核 RTOS 处理器，可在单芯片上提供机器人所需的实时控制功能。
●即使是在 AI 方面经验不足的客户也可以使用预先训练的免费 AI 应用程序和 AI SDK 开发环境快速开发图像 AI 系统。

相关资源

芯片

•RZ V2H 数据手册

•RZ V2H 硬件手册

登记需求

•瑞萨电容触摸技术&原理&设计指南-低功耗应用培训(基于RX140 MEC+AJ新功能)

展开

基于RX140实现的低功耗电容式触摸的应用说明

介绍了在应用瑞萨RX140产品开发低功耗电容触摸应用时的一些心得和方法，例如，需要使用低功耗模式(Snooze模式),利用瑞萨最新的第三代电容触摸IP(CTSU2)的新功能，如多电极连接功能(MEC)和硬件自动判断功能(Auto Judegment)，可以进一步降低功耗等。

相关资源

技术文章

•瑞萨电容触摸技术-低功耗应用培训

登记需求
